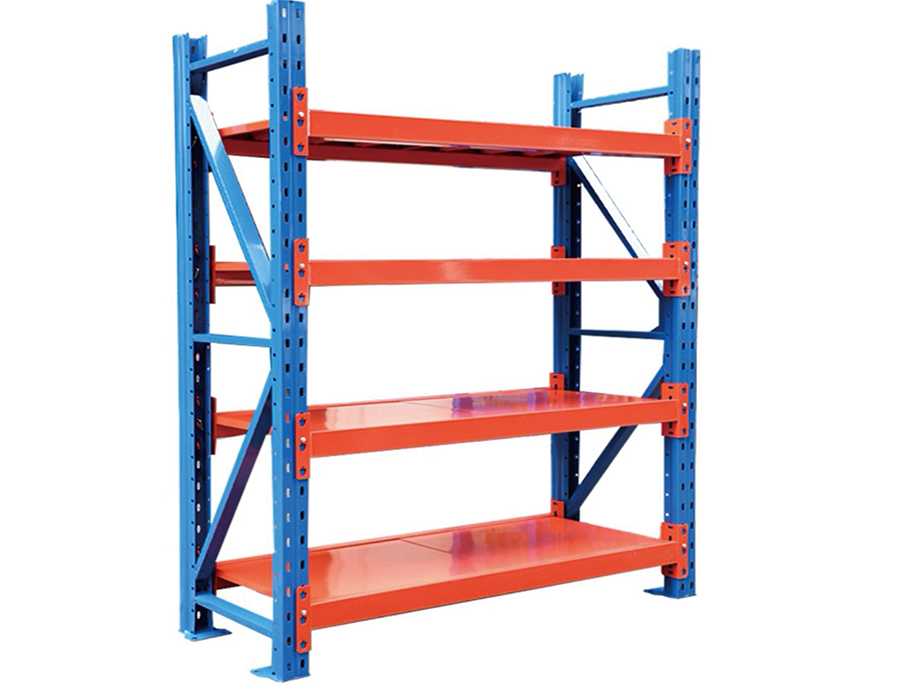

Rak Tanpa Baut Tugas Sedang (500-800 kg/lapis)

Bagaimana Pengukur Baja dan Bentuk Profil Menentukan Kinerja Rak Tugas Menengah

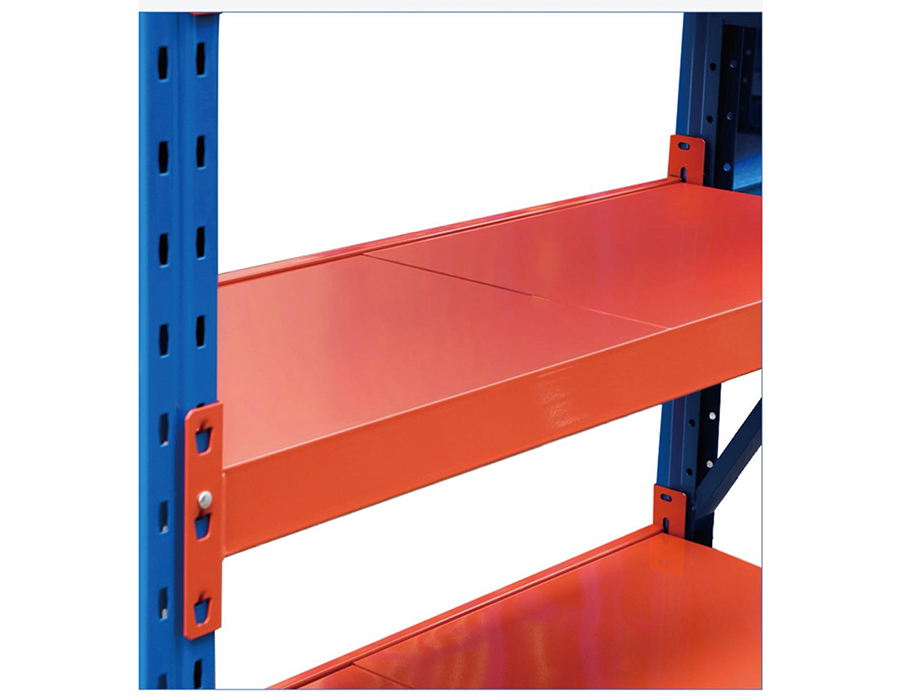

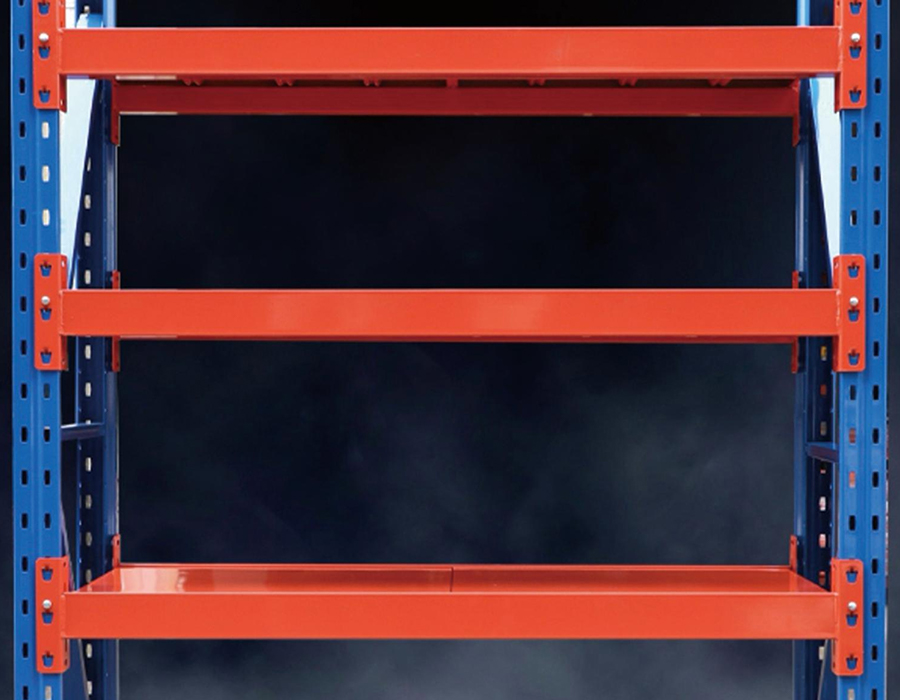

Rak tanpa baut tugas sedang menempati posisi tengah yang menuntut secara struktural — ia harus menangani beban per rak yang biasanya berkisar antara 200 kg hingga 500 kg namun tetap hemat biaya dan dapat dikonfigurasi ulang. Dua variabel yang menentukan apakah suatu unit benar-benar memenuhi peringkat tersebut adalah ukuran baja dasar dan geometri profil balok canai dingin. Kedua faktor ini saling berinteraksi: alat ukur yang lebih tebal pada profil C yang dangkal akan memiliki kinerja yang lebih buruk dari alat ukur yang sedikit lebih tipis yang dibentuk menjadi profil kotak tertutup atau profil berpenampang topi, karena momen inersia dari penampang tersebut — bukan berat bahan mentah — yang menentukan ketahanan lentur.

Dalam praktiknya, balok tugas sedang paling sering diproduksi dalam baja canai dingin 1,5 mm, 1,8 mm, atau 2,0 mm. Lompatan dari 1,5 mm ke 2,0 mm meningkatkan bobot balok sekitar 33%, namun bila dikombinasikan dengan profil bagian topi yang dioptimalkan, kapasitas beban dapat meningkat sebesar 50–70% pada bentang yang setara. Inilah sebabnya mengapa dua unit rak dengan harga yang sama tetapi spesifikasinya berbeda dapat memiliki kinerja yang sangat berbeda di lapangan. Di Huijian, profil balok tugas menengah kami dirancang melalui pusat Litbang internal kami untuk menyeimbangkan efisiensi material dengan keluaran struktural — perbedaan yang menjadi jelas saat Anda membandingkan kurva defleksi, bukan sekadar angka beban tetapan.

Logika Struktural Dibalik Pola Perforasi Kolom Tegak

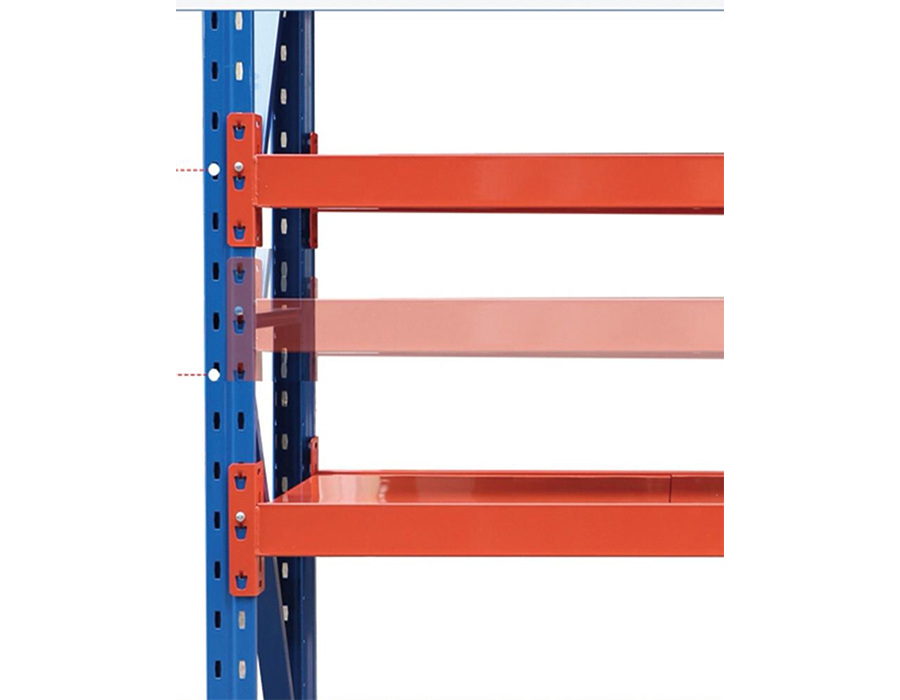

Kolom tegak berlubang atau berlubang adalah elemen penentu rak tanpa baut, namun pola perforasinya sendiri jarang diteliti selama pengadaan. Perforasi kolom memiliki dua fungsi secara bersamaan: menyediakan titik sambungan untuk konektor balok, dan mengurangi luas penampang bersih kolom, yang secara langsung mempengaruhi kapasitas beban tekan. Kedua tujuan ini berada dalam ketegangan — lebih banyak slot perforasi berarti lebih banyak fleksibilitas tetapi lebih sedikit kekuatan kolom.

Pihak yang bertanggung jawab atas tugas menengah harus mengelola pertukaran ini dengan hati-hati. Kolom dengan pitch slotting 50 mm pada seluruh ketinggiannya akan memiliki modulus penampang bersih yang jauh lebih rendah dibandingkan kolom dengan pitch 50 mm hanya pada zona tengah dan baja padat pada bagian atas dan bawah dimana konsentrasi tegangan tekan mencapai puncaknya. Kolom tugas menengah berkualitas tinggi juga dilengkapi rusuk timbul atau lipatan kaku memanjang di dinding kolom di antara baris perforasi, yang mengembalikan kekakuan torsi yang dihilangkan slotnya. Saat mengevaluasi kolom tegak, carilah fitur-fitur pengaku ini daripada hanya mengandalkan ketebalan alat ukur yang disebutkan.

Bentuk penampang kolom juga penting. Tiang tegak tabung persegi menawarkan ketahanan yang seimbang pada kedua sumbu horizontal — berguna dalam konfigurasi baris ganda di mana beban lateral datang dari dua arah. Tiang tegak dengan punggung terbuka atau saluran C menghemat biaya material tetapi harus diperkuat atau disambungkan ke belakang dengan lebih agresif untuk mencegah puntiran di bawah beban eksentrik. Untuk aplikasi tugas sedang dengan beban rak di atas 300 kg per tingkat, tiang tegak tabung persegi umumnya merupakan spesifikasi yang lebih aman.

Peringkat Kapasitas Beban: Statis, Dinamis, dan UDL — Apa yang Diukur Masing-masing

Produk rak tugas sedang dipasarkan dengan peringkat beban yang tidak selalu ditentukan secara konsisten di seluruh pemasok. Memahami apa yang diukur oleh setiap jenis peringkat sangat penting untuk spesifikasi yang akurat.

Dalam skenario gudang nyata, asumsi UDL hampir tidak pernah terpenuhi. Karton yang ditumpuk di rak bertumpu pada tapak dasarnya — seringkali menutupi kurang dari 60% permukaan rak — yang menciptakan profil muatan terkonsentrasi yang jauh lebih buruk daripada prediksi model UDL. Aturan praktis yang dapat diandalkan adalah dengan menerapkan faktor penurunan peringkat 0,7× pada kapasitas UDL yang dinyatakan ketika barang yang disimpan memiliki tapak dasar yang lebih kecil dari setengah luas rak.

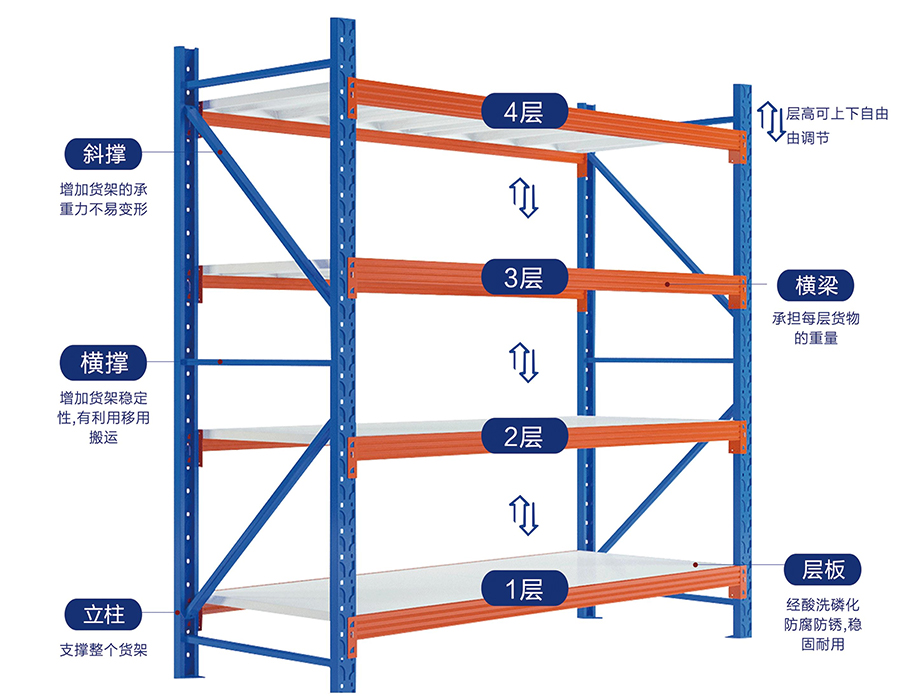

Konfigurasi Bracing dan Pengaruhnya terhadap Stabilitas Sistem di Ketinggian

Seiring bertambahnya ketinggian rak tugas sedang — terutama di atas 2,0 m — konfigurasi penguat bertransisi dari fitur kenyamanan ke kebutuhan struktural. Kebanyakan sistem rak tanpa baut mengandalkan panel penyangga belakang diagonal atau horizontal untuk mencegah rak, yaitu kecenderungan rangka menjadi jajar genjang akibat gaya horizontal seperti pembebanan rak lateral, benturan yang tidak disengaja, atau aktivitas seismik.

Panel Belakang vs. Sistem Cross-Brace

Panel belakang — biasanya berupa jaring kawat atau lembaran baja berlubang yang membentang di seluruh permukaan belakang rak — memberikan penahan terus menerus dan berfungsi ganda sebagai penahan untuk mencegah barang terdorong dari bagian belakang rak. Mereka menambah ketahanan terhadap rak yang signifikan karena mereka bertindak sebagai diafragma geser di seluruh ketinggian ruang. Kerugiannya adalah mereka memblokir akses belakang dan menambah bobot, yang penting dalam konfigurasi pick dua sisi. Sistem penyangga silang menggunakan sepasang tali baja diagonal yang membentuk pola X di bagian belakang. Lebih ringan, memungkinkan akses ke belakang, dan lebih mudah dipasang, namun keefektifan penahannya sangat bergantung pada tegangan yang benar — penahan silang yang kendur hampir tidak memberikan ketahanan terhadap rak dan merupakan cacat pemasangan yang umum di lapangan.

Penguat Rangka Akhir dalam Jangka Panjang

Pada rak yang melebihi enam ruang, rangka penyangga perantara harus dimasukkan pada setiap ruang keempat atau kelima untuk mencegah penyebaran rak secara progresif. Tanpa rangka perantara, gaya lateral yang diterapkan pada salah satu ujung jangka panjang dapat ditransmisikan melalui sambungan balok ke tegak dan menyebabkan akumulasi perpindahan di ujung terjauh — bahkan jika masing-masing ruang tampak stabil dalam isolasi. Ini adalah detail yang ditangani secara eksplisit oleh tim teknis kami di Huijian dalam rekomendasi tata letak untuk klien yang menentukan jangka panjang dalam konfigurasi tugas menengah ruang tinggi.

Pertimbangan Kompatibilitas Saat Mencampur Komponen Rak Lintas Generasi atau Pemasok

Operator gudang sering kali menghadapi keputusan apakah akan menambahkan ruang rak baru ke instalasi yang sudah ada dari pemasok berbeda, atau mengintegrasikan komponen yang dibeli pada tahun berbeda ketika produsen telah memperbarui lini produknya. Kedua skenario tersebut membawa risiko kompatibilitas yang kurang dihargai hingga hari instalasi.

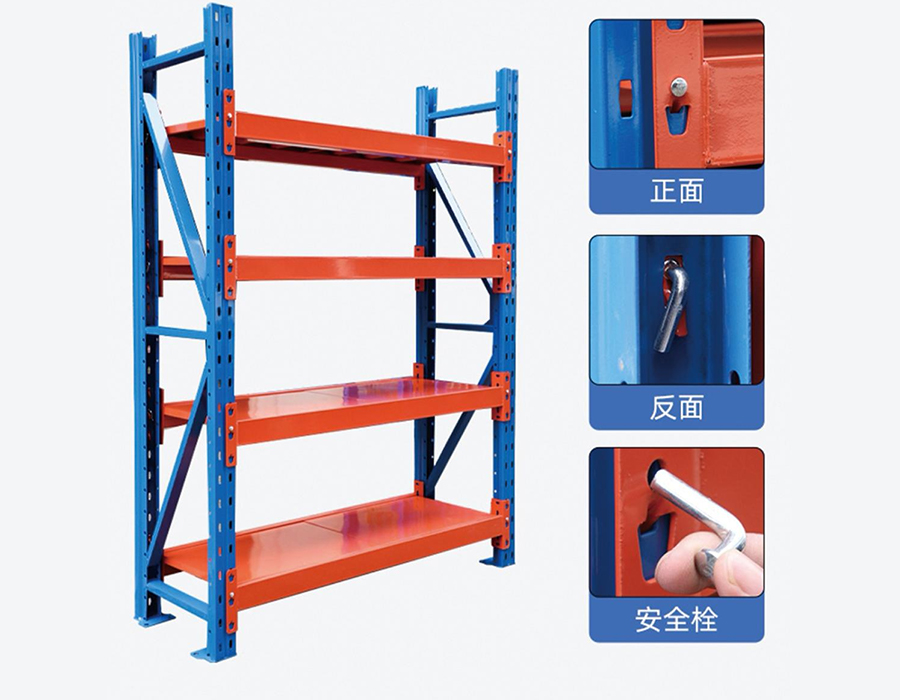

• Pitch slot dan geometri: Meskipun dua sistem rak sama-sama mengiklankan posisi tegak lurus 50 mm, dimensi slot sebenarnya — lebar, tinggi, dan kedalaman pengikatan kait — berbeda-beda menurut produsen. Konektor balok yang tampaknya terpasang dengan benar mungkin memiliki kedalaman pengikatan 2–3 mm lebih kecil dari yang diharapkan, sehingga mengurangi resistensi penarikan akibat gaya angkat dengan margin yang jauh lebih besar.
• Dimensi penampang kolom: Tiang tegak tabung persegi dari pabrikan berbeda mungkin memiliki ukuran nominal 60×60 mm atau 80×80 mm tetapi berbeda dalam dimensi luar sebenarnya, ketebalan dinding, dan radius sudut. Hal ini mempengaruhi apakah penjarak baris, kurung kurawal silang, dan pelat kaki bersama dari satu sistem akan cocok dengan sistem lainnya.
• Kedalaman balok dan ketebalan dek: Saat mencampur balok dari sistem yang berbeda, tinggi permukaan dek rak yang dihasilkan mungkin tidak konsisten dalam satu lintasan — sehingga menimbulkan bahaya tersandung bagi pemetik dan peralatan penanganan mekanis. Ini juga berarti bahwa aksesori seperti pembagi dan rel wadah yang dirancang untuk satu kedalaman sinar tidak akan terpasang dengan benar pada kedalaman sinar lainnya.
• Interaksi pelapisan permukaan: Korosi galvanik dapat terjadi ketika perlakuan permukaan logam yang berbeda saling bersentuhan di lingkungan yang lembab. Mencampur tiang tegak galvanis hot-dip dengan balok berlapis bubuk umumnya berisiko rendah, namun menggabungkan aksesori aluminium dengan baja berlapis seng di lingkungan udara asin memerlukan mesin cuci isolasi atau pelapis yang kompatibel.

Pendekatan paling aman ketika memperluas instalasi yang sudah ada adalah dengan mengambil sumber dari produsen asli dan menentukan generasi produk yang sama. Jika hal ini tidak memungkinkan, uji coba mekanis terhadap komponen-komponen yang representatif sebelum pemesanan massal merupakan langkah verifikasi yang minimal namun penting.

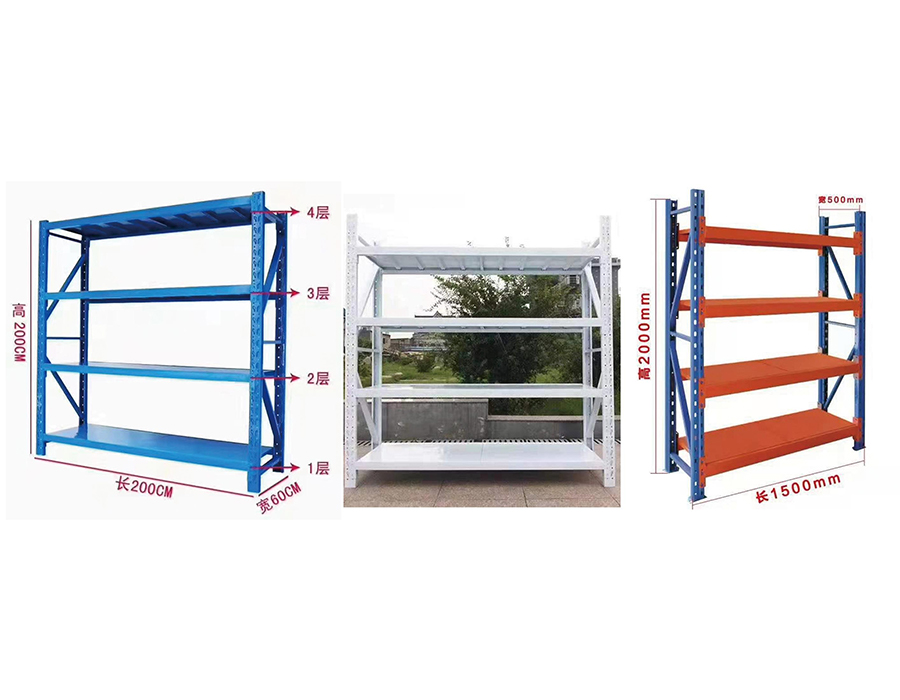

Mengoptimalkan Lebar dan Kedalaman Ruang untuk Penyimpanan Tugas Menengah yang Kompatibel dengan Pallet

Rak Tanpa Baut Tugas Menengah Industri sering digunakan dalam lingkungan hibrid di mana palet standar atau setengah palet disimpan di samping karton lepas. Dalam kasus ini, dimensi nominal ruang harus disesuaikan secara hati-hati dengan standar tapak palet untuk menghindari ruang yang terbuang atau overhang yang tidak aman.

Palet Euro standar (1200×800 mm) dan palet GMA (1219×1016 mm) memiliki ukuran yang berbeda, dan ukuran rongga pada salah satu palet tidak akan mengakomodasi palet lainnya secara optimal. Untuk penyimpanan palet Euro pada rak tugas sedang, rentang balok 1.300 mm dan kedalaman rak 850 mm menyediakan penyangga jarak 50 mm di setiap sisinya — cukup untuk menghindari kontak balok pada penempatan normal namun tidak terlalu besar untuk memungkinkan pergerakan palet lateral yang signifikan. Untuk palet GMA, rentang minimum 1400 mm dan kedalaman 1100 mm adalah nilai minimum yang lebih tepat.

Kedalaman rak juga menentukan apakah baris palet kedua dapat disimpan dari depan ke belakang tanpa konfigurasi penyimpanan dalam khusus. Penyimpanan palet dengan kedalaman ganda pada rak tugas sedang memerlukan kedalaman 1700 mm atau lebih, yang biasanya memerlukan balok penyangga tengah untuk mencegah defleksi bentang tengah pada tingkat rak bawah di mana beban palet gabungan dapat melebihi 600 kg. Balok tengah ini menambah biaya namun tidak dapat dinegosiasikan untuk integritas struktural pada beban dan bentang tersebut.

Ketahanan Seismik dan Dampak: Bagaimana Rak Tugas Menengah Harus Dievaluasi di Zona Risiko

Di wilayah dengan aktivitas seismik sedang – kategori yang mencakup sebagian besar wilayah Tiongkok bagian timur dan selatan – sistem rak tugas menengah memerlukan evaluasi di luar peringkat beban statis standar. Gaya seismik bekerja secara horizontal pada isi rak, dan beban inersia yang dihasilkan oleh barang-barang berat di rak atas dapat melebihi ketahanan lateral sistem konektor tanpa baut standar selama terjadi percepatan tanah.

Parameter utama yang harus dievaluasi adalah ketahanan geser dasar sistem, yang merupakan gaya horizontal total yang dapat ditahan oleh rak sebelum rangka berpindah, dan kekuatan tarikan konektor pada kombinasi pembebanan vertikal dan lateral. Konektor balok tugas menengah standar diuji dalam kondisi pembebanan vertikal murni. Di bawah pembebanan gabungan — yang dihasilkan oleh skenario seismik atau dampak — kedalaman pengikatan efektif berkurang dan konektor mengalami tekanan rotasi pada titik pengait. Sistem dengan pin pengunci sekunder atau penguat klip yang dilas memiliki kinerja yang jauh lebih baik dalam kondisi ini.

• Penahan lantai: Di zona risiko seismik, semua rak tugas sedang dengan ketinggian di atas 1,8 m harus dipasang di lantai tanpa memperhatikan stabilitas berdiri bebas di bawah beban statis. Baut jangkar ekspansi ke beton dengan diameter minimum M10 dan kedalaman penanaman 80 mm merupakan spesifikasi umum untuk instalasi tugas sedang.
• Mengurangi pemuatan rak paling atas: Menyimpan barang terberat di rak yang lebih rendah adalah praktik standar, namun dalam konteks seismik, hal ini memiliki dasar struktural yang melampaui stabilitas: pusat gravitasi yang lebih rendah secara langsung mengurangi momen jungkir balik pada percepatan horizontal. Pengurangan beban rak paling atas sebesar 20% dapat mengurangi momen guling dengan margin yang jauh lebih besar, bergantung pada rasio tinggi dan kedalaman rangka.
• Ikatan antar baris: Jalur tugas sedang dua baris harus dihubungkan dengan balok pengikat antar baris di bagian atas rangka. Hal ini mencegah dua baris bergerak secara independen ke arah yang berlawanan - mode kegagalan yang disebut "scissor racking" - yang dapat menyebabkan keruntuhan rangka bahkan ketika masing-masing baris dapat bertahan dari gaya lateral secara independen.

Kami memasukkan pertimbangan kinerja seismik ke dalam spesifikasi produk tugas menengah kami, dan klien di zona berisiko tinggi didorong untuk berkonsultasi dengan tim teknik kami di awal fase perencanaan proyek untuk memastikan rekomendasi konfigurasi yang tepat dimasukkan ke dalam tata letak sejak awal.
