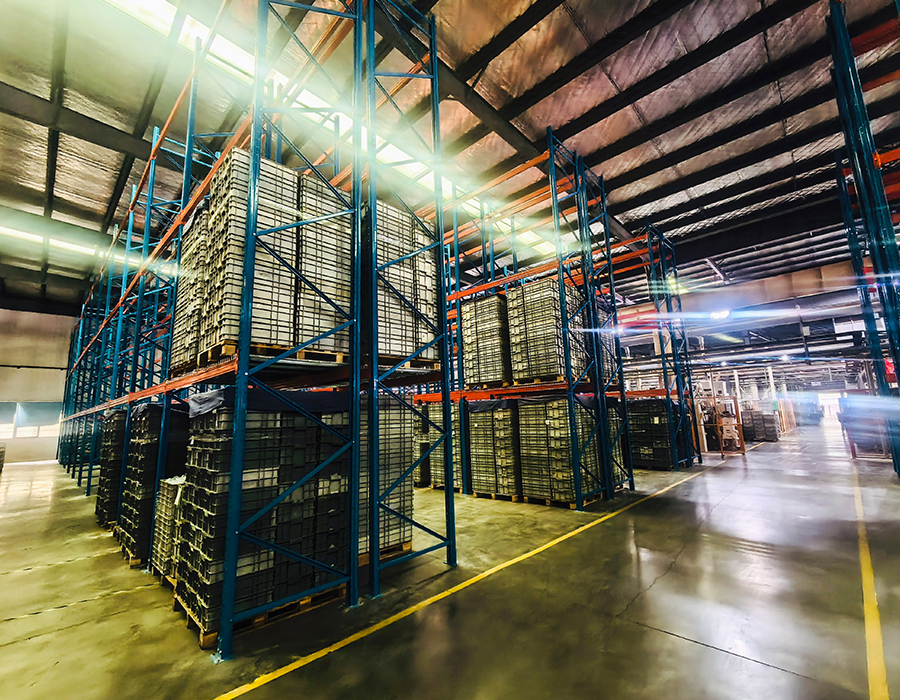

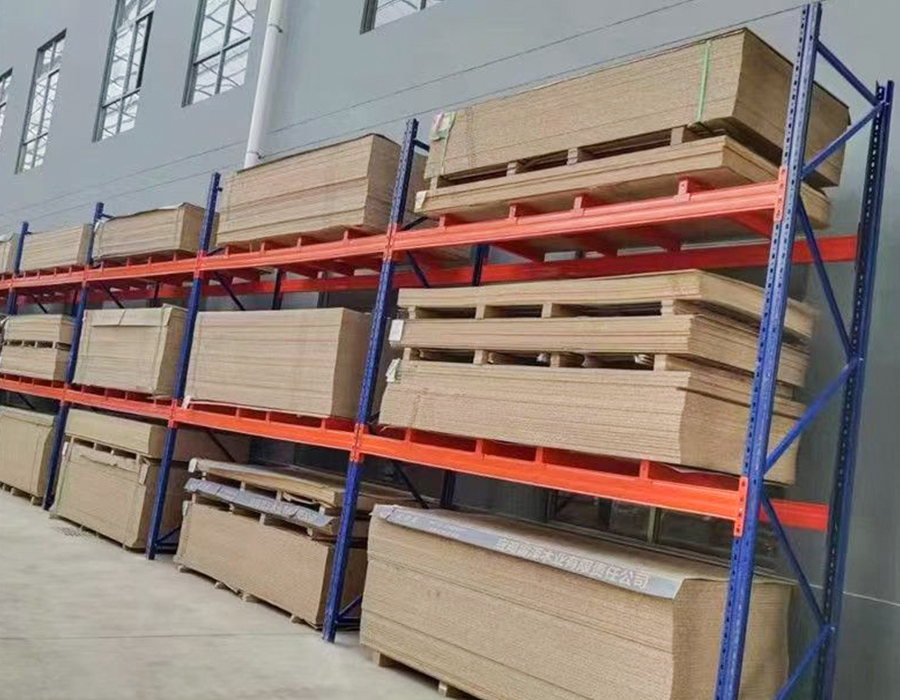

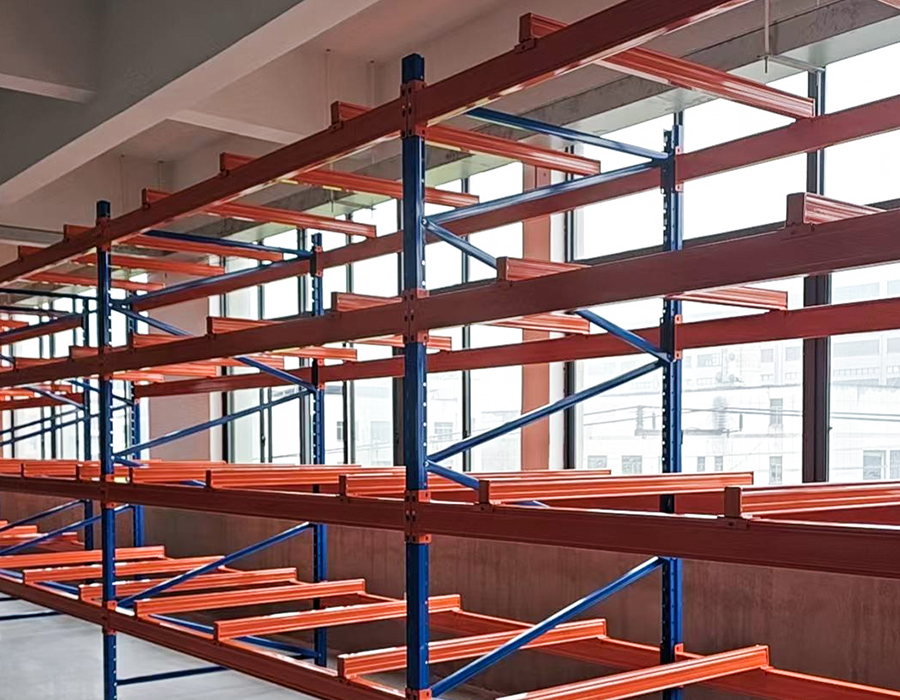

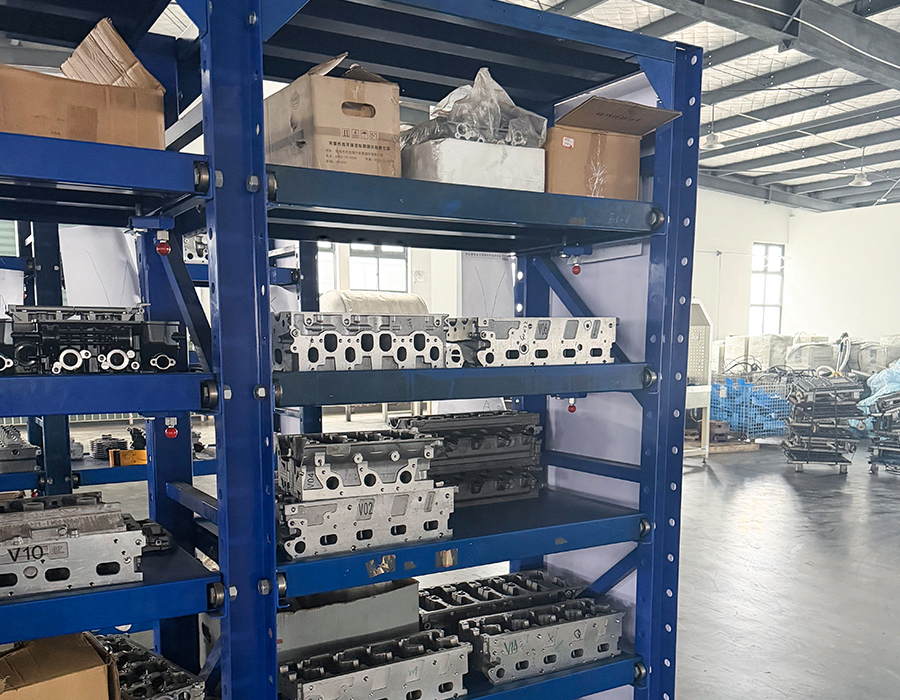

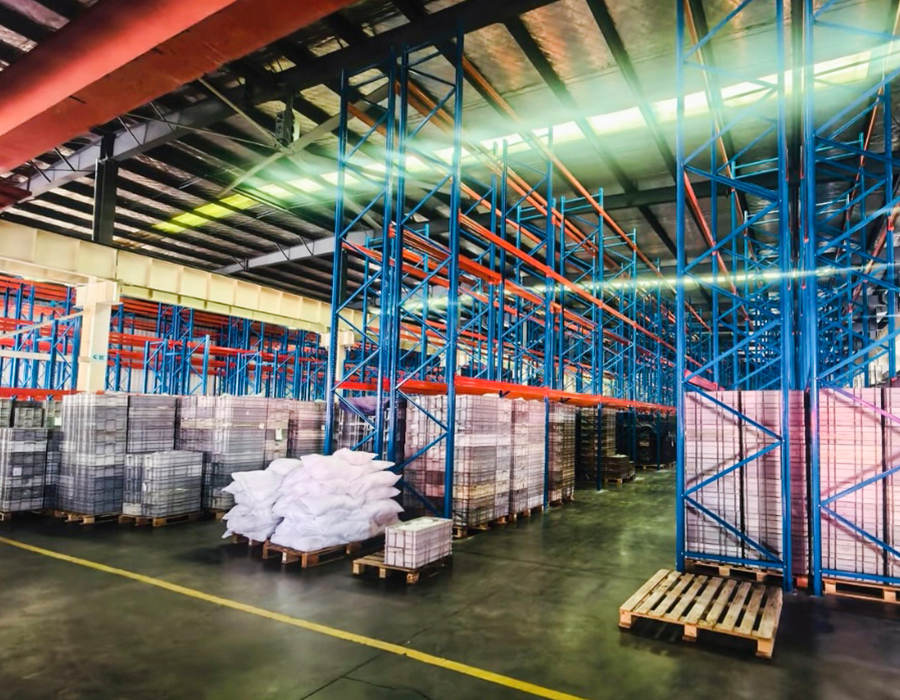

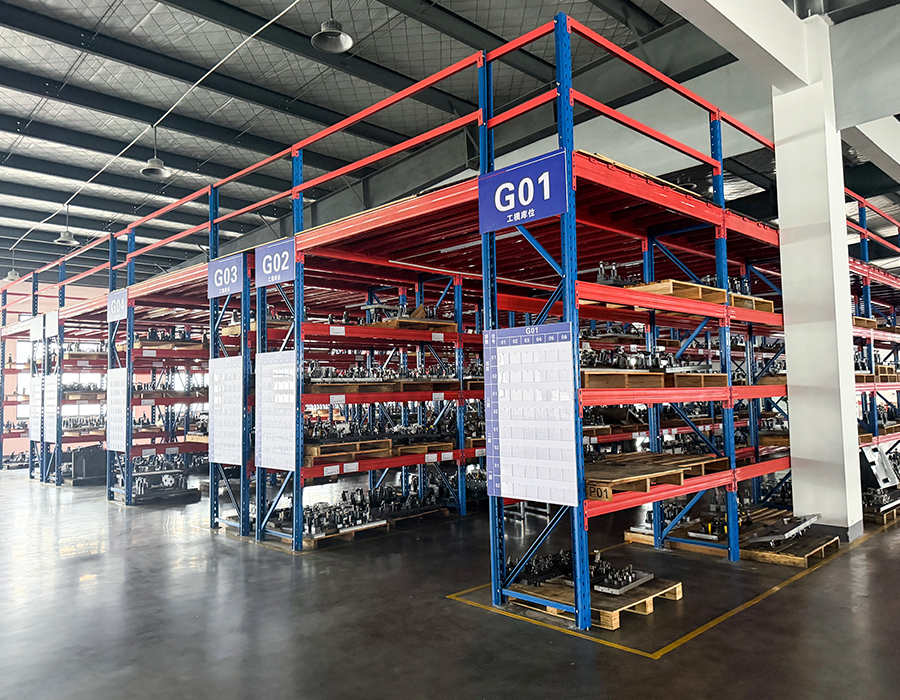

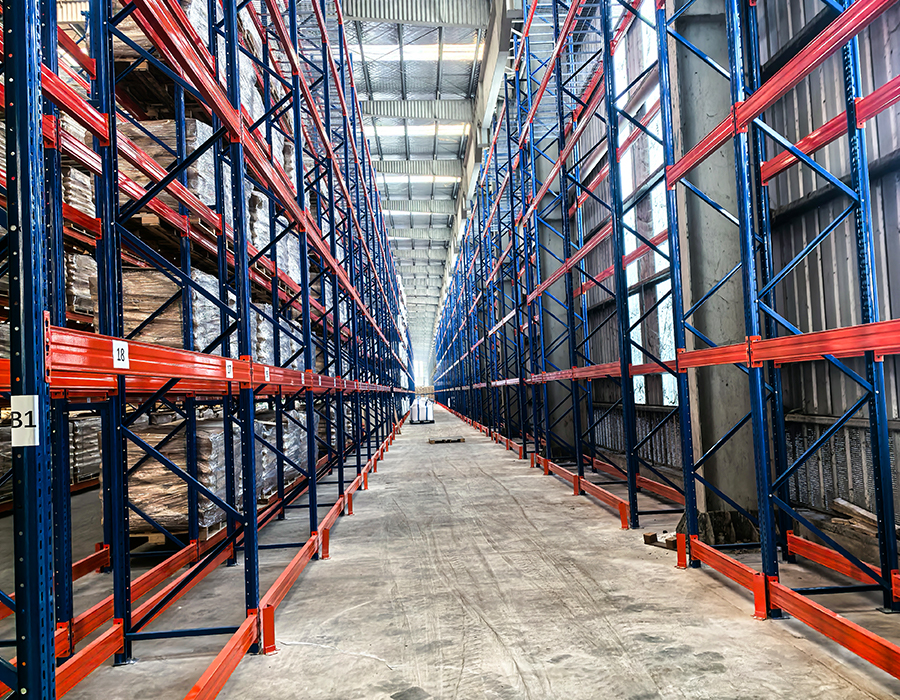

Rak tanpa baut tugas berat dirancang untuk aplikasi beban tinggi, menopang hingga 800 kg per tingkat rak, dengan tiang tegak yang menebal dan pelat rak yang diperkuat diamankan dengan pin pengunci pengaman yang mencegah perpindahan lateral di bawah beban tetapan maksimum.
Pola kolom lubang berlian memungkinkan setiap papan rak diposisikan ulang dalam rentang empat lubang tanpa alat apa pun, memberikan penyesuaian ketinggian yang cepat sebagai respons terhadap perubahan dimensi produk — suatu keuntungan operasional yang signifikan dalam lingkungan penyimpanan dinamis.
Perakitan tidak memerlukan sekrup: papan rak mengunci langsung ke dalam lubang kolom melalui peniti di kedua sisi tegak, membentuk sambungan kuat yang tahan terhadap copot yang tidak disengaja akibat forklift atau benturan saat menangani.
Banyak digunakan di gudang industri, distribusi suku cadang otomotif, penyimpanan komponen mekanis, dan fasilitas bahan bangunan — pilihan yang direkomendasikan di mana pun kapasitas muatan per rak yang tinggi harus dibarengi dengan konfigurasi ulang yang fleksibel dan tanpa alat.
Bayangkan sebuah gudang di akhir suatu shift: palet barang jadi menunggu di ruang penerima, ba...
Baca Lebih LanjutKetika forklift menjatuhkan palet penuh ke balok rak, strukturnya menerima lebih dari beban st...
Baca Lebih LanjutAnhui Huijian Intelligent Equipment Co., Ltd. baru-baru ini menyambut delegasi perwakilan dari pe...
Baca Lebih LanjutMengapa Rak Cetakan Merupakan Alat Alur Kerja Inti Dalam lingkungan produksi mana pun ya...
Baca Lebih LanjutApa Itu Rak Tanpa Baut Tugas Ringan? Rak Tanpa Baut Tugas Ringan adalah jenis rak penyim...
Baca Lebih LanjutNama "rak tanpa baut" menarik perhatian pada apa yang tidak ada - pengencang - tetapi substansi teknis dari sistem rak tanpa baut tugas berat sepenuhnya terletak pada penggantinya: konektor paku keling, juga disebut sambungan klip, tab, atau tetesan air mata tergantung pada kelompok desain. Konektor ini adalah tab baja bentuk dingin di ujung balok yang menggunakan pola slot berlubang di kolom tegak, mengunci di bawah beban tanpa pengencang mekanis. Geometri pengikatan ini — bentuk tab, dimensi slot, sudut penyisipan tab, dan kedalaman bahu pengunci di belakang slot — tidak hanya menentukan kapasitas beban statis tetapi juga ketahanan lelah, kemudahan pembongkaran, dan keandalan sambungan jangka panjang dari keseluruhan sistem.
Keluarga konektor yang paling banyak digunakan menggunakan slot tetesan air mata di kolom yang dipasangkan dengan tab pengait yang dibentuk pada balok. Ketika balok diangkat sedikit setelah dimasukkan, bahu pengunci pada tab akan turun di belakang tepi slot, mencegah penarikan di bawah beban vertikal. Apa yang membedakan konektor berkualitas tinggi dari konektor marginal dalam desain ini adalah ketepatan dimensi pengikatan kait ke bahu: kedalaman bahu 3–4 mm memberikan penguncian yang andal dengan ketahanan tarik yang berarti; kedalaman bahu 1–2 mm, yang dapat dicapai melalui pembentukan yang kurang presisi, memungkinkan sambungan terlepas di bawah getaran atau beban kejut ke atas — mode kegagalan yang secara visual identik dengan sambungan yang dipasang dengan benar hingga sinarnya turun. Pembeli tidak dapat menilai dimensi ini tanpa pembongkaran dan pengukuran, itulah sebabnya sertifikat material dan laporan inspeksi dimensi dari pabrikan lebih berbobot daripada inspeksi visual pada rakitan yang sudah jadi.
Parameter penting kedua adalah jumlah tab konektor per ujung berkas. Sambungan satu tab cukup untuk rak tugas ringan namun memberikan tingkat kebebasan rotasi — balok dapat berputar pada titik pengikatan tunggal di bawah pembebanan eksentrik. Rak tanpa baut tugas berat di bawah beban industri memerlukan minimal dua tab per ujung balok, ditempatkan secara vertikal untuk menghilangkan rotasi balok dan mendistribusikan beban geser ke dua titik pengikatan. Beberapa desain tugas berat menggunakan tiga atau empat tab di setiap ujungnya, yang selanjutnya mengurangi tegangan konektor per tab dan meningkatkan ketahanan terhadap pembebanan dinamis dari item yang ditempatkan secara paksa atau dari peralatan transmisi getaran di dekatnya.
Pola slot atau lubang berlubang pada kolom tegak rak tanpa baut dirancang terutama untuk memungkinkan penyesuaian ketinggian rak secara bertahap — biasanya jarak 25mm, 38mm, atau 50mm tergantung pada sistemnya. Tujuan fungsional ini dipahami oleh sebagian besar pengguna. Hal yang kurang diketahui secara luas adalah bahwa pola perforasi mempunyai pengaruh langsung dan signifikan terhadap luas penampang bersih tiang tegak dan juga terhadap kapasitas beban tekan dan ketahanan tekuk lokal — parameter yang menentukan beban tegak maksimum yang aman dan batas ketinggian praktis sistem rak.
Setiap slot yang dilubangi menghilangkan baja dari penampang tegak di lokasi tersebut. Pada kolom yang sangat berlubang — dengan jarak slot yang berdekatan pada jarak 25mm dengan bahan web minimal di antara slot yang berurutan — bagian bersih pada grup slot mana pun dapat dikurangi sebesar 25–40% dibandingkan dengan bagian kotor profil kolom. Pengurangan ini secara langsung menurunkan momen inersia dan jari-jari girasi kolom pada penampang tersebut, menjadikannya lokasi kritis untuk inisiasi tekuk lokal pada kompresi aksial. Produsen yang mendesain rak tanpa baut tugas berat industri untuk beban tegak yang sangat tinggi, pengurangan bagian bersih ini diperhitungkan dalam perhitungan kapasitas kolomnya; mereka yang menerapkan properti bagian kotor di seluruh menghasilkan tabel kapasitas yang tidak konservatif dengan margin yang signifikan untuk profil yang sangat berlubang.
Konsekuensi praktis bagi pembeli adalah bahwa tabel kapasitas kolom dari produsen yang berbeda tidak dapat dibandingkan secara langsung kecuali pola perforasi dan pengurangan bagian bersih diketahui untuk masing-masing produsen. Kolom setebal 2,0 mm dengan jarak celah 25 mm mungkin memiliki kapasitas tegak efektif yang lebih rendah dibandingkan kolom setebal 1,8 mm dengan jarak celah 50 mm dan bagian jaring yang lebih baik, meskipun bahannya lebih tebal. Saat mengevaluasi rak tanpa baut tugas berat industri untuk aplikasi yang mendekati kapasitas tegak terukur, meminta koefisien penampang bersih — rasio luas penampang bersih terhadap luas penampang kotor pada kelompok slot pengatur — memberikan dasar yang berarti untuk perbandingan yang tidak dapat dilakukan dengan ketebalan kolom nominal saja.
Defleksi panel rak di bawah beban adalah perilaku struktural yang paling terlihat pada rak tanpa baut tugas berat dan parameter yang paling langsung diperhatikan oleh pengguna — rak yang terlihat kendur menandakan kelebihan beban atau desain panel yang tidak memadai bahkan bagi pengamat non-teknis. Namun, mengelola defleksi hingga batas yang dapat diterima memerlukan pendekatan desain yang berbeda tergantung pada bentang rak, besaran beban, dan apakah perhatian utamanya adalah kecukupan struktural atau tampilan kemudahan servis, dan masing-masing pendekatan melibatkan trade-off spesifik dalam berat material, biaya, dan kapasitas beban.
Metode pengurangan defleksi yang paling sederhana adalah dengan meningkatkan ketebalan pelat baja pada panel rak. Lendutan di bawah beban yang terdistribusi secara merata bervariasi berbanding terbalik dengan kubus ketebalan panel untuk pembengkokan pelat datar — penggandaan ketebalan dari 1,0 mm menjadi 2,0 mm mengurangi defleksi hingga seperdelapan, suatu peningkatan yang dramatis. Namun, panel pelat datar di atas 2,0 mm menjadi sangat berat dibandingkan dengan peningkatan kapasitas muatannya, dan berat panel itu sendiri mulai menghabiskan sebagian besar kapasitas rak terukur. Untuk bentang di atas 1.500 mm di bawah beban tugas berat, pelat datar saja bukanlah solusi yang paling efisien.
Memasukkan tulang rusuk memanjang atau gelombang ke dalam penampang panel rak - yang dibentuk selama pembentukan gulungan atau pengereman tekan - mengubah pelat datar menjadi bagian struktural yang efektif dengan momen inersia yang jauh lebih tinggi daripada yang disarankan oleh ketebalan bahan dasar saja. Panel bergelombang 1,5 mm dapat mengungguli panel datar 2,5 mm dalam defleksi bentang tengah untuk bentang dan beban yang sama, dengan bobot panel sekitar 40% lebih rendah. Keterbatasan fungsionalnya adalah permukaan berusuk atau bergelombang tidak rata secara merata — benda dengan luas alas kecil hanya dapat bertumpu pada puncak rusuk saja, sehingga menimbulkan tegangan kontak lokal, dan cairan atau partikulat halus terkumpul dalam seruling.
Untuk konfigurasi rak tanpa baut tugas berat industri berkapasitas tertinggi, rak dirancang sebagai rakitan komposit: balok struktural yang membentang di antara tiang penyangga menopang panel dek sisipan terpisah yang hanya membentang di antara balok yang berdekatan, bukan melintasi lebar rak penuh. Pendekatan ini memungkinkan kedalaman balok – dan ketahanan lentur – dioptimalkan secara independen dari ketebalan panel dek, sehingga mencapai kapasitas beban besar dengan defleksi terkendali tanpa penalti berat pelat monolitik yang membentang sepanjang lebar. Kerugiannya adalah kompleksitas perakitan dan kebutuhan akan profil rak yang lebih dalam yang dapat mengurangi jumlah tingkat rak yang dapat dicapai dalam ketinggian ruang yang tetap.
Rak industri tanpa baut tugas berat yang dipasang pada ketinggian 2,5m hingga 4m atau lebih — yang umum terjadi di penyimpanan suku cadang di tempat tinggi, gudang komponen otomotif, dan fasilitas penyimpanan arsip — sering kali memerlukan penyambungan kolom, yaitu dua atau lebih panjang kolom disambung secara vertikal untuk mencapai ketinggian yang diperlukan. Sambungan sambungan merupakan detail struktural penting yang sering dianggap sebagai sambungan mekanis sederhana namun sebenarnya mengatur perilaku tekuk kolom dengan tinggi penuh dengan cara yang tidak selalu tercermin dalam tabel beban yang dipublikasikan untuk konfigurasi tinggi standar.
Persyaratan struktural utama dari sambungan kolom adalah bahwa sambungan tersebut harus memindahkan beban tekan aksial melintasi sambungan tanpa menimbulkan titik lemah lokal yang memicu tekuk pada lokasi sambungan sebelum kolom secara keseluruhan mencapai kapasitas pengenalnya. Sambungan yang dicapai hanya dengan menyisipkan bagian kolom yang lebih pendek ke kolom bawah dan mengandalkan gesekan atau pengikat tunggal melalui dinding kolom yang tumpang tindih memberikan ketahanan lentur yang minimal pada sambungan — sambungan ini berperilaku secara struktural seperti sambungan pin dibandingkan kolom kontinum momen, sehingga secara efektif mengurangi separuh panjang tekuk di mana kolom harus dianalisis. Perbedaan ini penting karena beban tekuk kritis kolom berujung pin adalah seperempat dari beban tekuk kritis pada kolom yang sama dengan ujung tetap, yang berarti detail sambungan yang tidak tepat dapat mengurangi kapasitas efektif kolom sebesar 50–75% di bawah nilai tabel untuk kolom yang tidak disambung.
Sambungan kolom yang dirancang dengan benar untuk rak tanpa baut tugas berat menggunakan salah satu dari dua pendekatan: sisipan selongsong baja internal yang mengisi kedua bagian kolom pada sambungan, memberikan dukungan lateral terus menerus melalui zona sambungan dan menahan kecenderungan kolom atas bergoyang relatif terhadap kolom bawah di bawah beban eksentrik; atau sambungan pelat-dan-pengencang luar yang dibaut melalui kedua permukaan kolom dengan geometri kelompok baut yang cukup untuk menghasilkan tahanan momen yang diperlukan. Pendekatan sisipan selongsong secara struktural lebih unggul untuk sistem tanpa baut karena tidak memerlukan pengencang tambahan dan secara inheren disejajarkan selama perakitan, namun memerlukan selongsong yang dibuat dengan toleransi dimensi yang ketat — selongsong yang dipasang secara longgar di dalam bagian kolom memberikan sedikit penahan lateral dan memiliki kinerja serupa dengan sambungan hanya gesekan yang dimaksudkan untuk diperbaiki. Di Huijian, konfigurasi rak tanpa baut ruang tinggi kami dirancang dengan dimensi sambungan selongsong yang diverifikasi melalui pusat R&D kami terhadap perhitungan tekuk kolom yang spesifik untuk setiap kombinasi tinggi dan beban, tidak diterapkan secara umum di seluruh rangkaian produk.
Sistem rak tanpa baut tugas berat industri yang dipasang di wilayah yang terkena aktivitas seismik memerlukan tindakan penahan lateral khusus yang bukan merupakan bagian dari konfigurasi produk standar dan sering kali diabaikan bahkan di zona seismik yang diakui ketika rak dibeli melalui pemesanan katalog standar dan bukan spesifikasi teknis. Konsekuensi dari kelalaian ini dapat berkisar dari jatuhnya produk dan rak yang rusak (distorsi lateral) selama kejadian gempa sedang hingga keruntuhan progresif pada kejadian yang parah – dengan implikasi terhadap keselamatan personel dan kelangsungan fasilitas yang melampaui biaya penggantian rak itu sendiri.
Persyaratan desain seismik yang mendasar adalah bahwa sistem rak harus menahan gaya lateral yang diterapkan pada setiap tingkat rak yang sebanding dengan berat produk yang disimpan pada tingkat tersebut, tanpa kolom rak berpindah secara lateral ke titik di mana sambungan balok-ke-kolom terlepas. Sambungan tanpa baut — berdasarkan sifatnya yang mengandalkan penguncian tab yang digerakkan oleh gravitasi daripada pengikatan mekanis — sangat rentan terhadap pelepasan komponen percepatan ke atas dari pembebanan seismik, yang dapat membongkar beban balok untuk sementara dan memungkinkan tab terbuka jika geometri sambungan tidak memberikan retensi positif saat pengangkatan. Desain rak tanpa baut tahan gempa mengatasi hal ini melalui klip pengunci positif, pengencang baut sekunder di ujung balok, atau geometri tab yang dimodifikasi yang memerlukan gaya pembongkaran aktif, bukan sekadar pengangkatan ke atas untuk melepaskan balok.
Penguat lateral sistem rak secara keseluruhan — mencegah rangka tegak terjepit akibat gaya gempa horizontal — dicapai melalui salah satu dari tiga konfigurasi, yang masing-masing sesuai untuk batasan tata letak yang berbeda:
Pelabelan kapasitas beban pada rak tanpa baut tugas berat industri kurang terstandarisasi dibandingkan perkiraan sebagian besar pembeli. Berbeda dengan bejana tekan, peralatan pengangkat, atau produk kelistrikan – yang kerangka peraturannya mewajibkan standar pengujian, faktor keselamatan, dan format pengungkapan yang spesifik – deklarasi kapasitas beban rak di banyak pasar sebagian besar disertifikasi sendiri oleh produsen, dengan nilai yang dinyatakan mencerminkan kondisi pengujian yang mungkin sesuai atau tidak sesuai dengan cara penggunaan rak dalam permohonan pembeli. Memahami apa yang sebenarnya diwakili oleh angka kapasitas yang disebutkan – dan apa yang tidak diwakilinya – sangat penting untuk membuat perbandingan yang valid antar produk dan menghindari ketidaksesuaian kapasitas dalam layanan.
Variabel paling signifikan yang tidak ditentukan dalam sebagian besar deklarasi kapasitas rak adalah asumsi distribusi beban. Kapasitas rak yang dinyatakan sebagai "500 kg per rak" tidak ada artinya tanpa mengetahui apakah kapasitas rak tersebut mengasumsikan beban terdistribusi merata (UDL) di seluruh permukaan rak, beban terkonsentrasi di tengah rak, atau beban dua titik pada posisi tertentu. Ketiga kondisi ini menghasilkan momen lentur tengah bentang yang sangat berbeda pada panel rak untuk beban total yang sama. Panel dengan bobot UDL 500 kg mungkin rusak pada 200–250 kg jika muatan terkonsentrasi di bagian tengah rak — suatu kondisi yang muncul setiap kali satu barang berat atau palet dengan tapak kecil ditempatkan di tengah rak yang lebar.
Variabel kedua yang dirahasiakan adalah beban tegak pada tabel kapasitas. Peringkat kapasitas rak biasanya mengasumsikan rak dikonfigurasi dengan jumlah tingkat rak tertentu dalam ketinggian ruang tertentu. Menambahkan tingkat rak ke unit yang sudah ada — praktik umum ketika pengguna ingin meningkatkan kepadatan penyimpanan — akan meningkatkan beban tegak kumulatif melebihi jumlah yang dapat ditampung dalam tabel kapasitas rak yang diterbitkan. Tabel menunjukkan kapasitas rak, bukan kapasitas tegak, dan kedua batas ini diatur oleh elemen struktur yang berbeda. Fasilitas yang secara teratur mengkonfigurasi ulang rak industri tanpa baut harus meminta tabel beban tegak – beban rak kumulatif maksimum yang dapat diterapkan pada kolom dengan tinggi penuh – selain data kapasitas per rak, dan memperlakukan yang lebih rendah dari dua batas tersebut sebagai batasan yang mengatur untuk setiap konfigurasi ruang.
Gudang industri dan fasilitas manufaktur sering kali menggunakan rak tanpa baut tugas berat dengan panel rak baja tahan karat atau penghiasan aluminium yang dikombinasikan dengan tiang dan balok baja karbon standar — dimotivasi oleh persyaratan kebersihan, kebutuhan kompatibilitas bahan kimia, atau keinginan akan permukaan penyimpanan yang tahan korosi tanpa biaya sistem yang sepenuhnya tahan karat. Konfigurasi logam campuran ini menimbulkan risiko korosi galvanik yang jarang dibahas dalam diskusi pengadaan, namun dapat menyebabkan percepatan korosi pada titik kontak logam yang merusak permukaan rak dan kolom tegak dalam waktu 12–24 bulan di lingkungan lembab atau aktif secara kimia.
Korosi galvanik terjadi ketika dua logam berbeda yang bersentuhan secara listrik terkena elektrolit — dalam konteks gudang, elektrolit ini biasanya berupa kondensasi uap air, limpasan larutan pembersih, atau tumpahan cairan proses. Logam yang lebih aktif dalam pasangan galvanik menjadi anoda dan lebih disukai terkorosi. Dalam baja karbon tegak yang menopang rak baja tahan karat, baja karbon adalah logam yang kurang mulia dan terkorosi pada titik kontak - dipercepat relatif terhadap laju korosi secara terpisah oleh perbedaan potensial antara kedua logam. Laju korosi bergantung pada rasio luas: area kecil baja karbon yang bersentuhan dengan baja tahan karat area besar terkorosi lebih cepat daripada baja karbon yang sama yang bersentuhan dengan area baja tahan karat kecil, karena area katodik mendorong kerapatan arus yang lebih tinggi pada zona kontak anodik.
Mitigasi praktis untuk rakitan rak tanpa baut tugas berat industri campuran logam melibatkan interupsi jalur kontak logam-ke-logam pada antarmuka antara bahan yang berbeda. Pendekatan yang efektif meliputi:
Konfigurasi ulang rak tanpa baut tugas berat — kemampuan untuk menambah, menghapus, atau merelokasi tingkat rak, menambahkan ekstensi ruang, atau menggabungkan unit ke dalam konfigurasi baru tanpa alat khusus — adalah salah satu keunggulan komersial yang paling banyak disebutkan dibandingkan sistem penyimpanan yang dilas atau diperbaiki secara permanen. Namun, keuntungan ini diwujudkan dalam praktek hanya ketika sistem awal ditentukan dengan mempertimbangkan konfigurasi ulang dan ketika modifikasi selanjutnya dilakukan dalam batas struktural komponen yang dipasang. Gagal merencanakan konfigurasi ulang sejak awal, atau melampaui batas struktural selama modifikasi, mengubah aset operasional asli menjadi liabilitas.
Keputusan perencanaan konfigurasi ulang yang paling penting adalah pemilihan ketinggian tegak. Membeli rak terpendek yang memenuhi persyaratan ketinggian penyimpanan langsung menghilangkan kemampuan untuk menambah tingkat rak atau menambah tinggi ruang di masa depan tanpa mengganti rak — elemen modifikasi sistem rak yang paling memakan waktu dan mengganggu. Menentukan tiang tegak pada ketinggian maksimum yang diizinkan oleh tinggi bersih bangunan dan peringkat struktural, meskipun konfigurasi awal hanya menggunakan bagian bawah tiang tegak, akan menjaga fleksibilitas di masa depan dengan biaya tambahan yang kecil. Biaya tambahan untuk pemasangan tegak yang lebih tinggi biasanya sebesar 15–25% dari biaya tegak, yang merupakan sebagian kecil dari biaya penggantian tegak selama konfigurasi ulang di masa mendatang.
Standarisasi lebar dan kedalaman ruang di seluruh armada rak memungkinkan pertukaran komponen lintas armada — balok, panel rak, dan penyangga dari satu unit dapat dipindahkan ke unit lain tanpa masalah kompatibilitas. Pertukaran ini akan hilang jika standar lebar ruang yang berbeda digabungkan di seluruh armada, bahkan dalam rangkaian produk pabrikan yang sama. Fasilitas dengan armada rak yang besar mendapatkan manfaat dari penetapan satu standar lebar dan kedalaman ruang untuk setiap kelas rak — tugas berat, tugas sedang, dan sebagainya — dan menerapkan standar ini di semua pembelian di masa mendatang, bahkan ketika dimensi non-standar tampaknya dapat mengatasi kendala ruang jangka pendek tertentu.
Sistem rak tanpa baut tugas berat industri kami dirancang dengan pertukaran komponen sebagai prinsip produk inti di seluruh jajaran produk kami — pola slot tegak, dimensi konektor balok, dan geometri penyangga panel distandarisasi di seluruh kelas ketinggian dan beban di mana pun persyaratan struktural memungkinkan, yang berarti bahwa fasilitas memperluas atau mengkonfigurasi ulang penyimpanannya seiring waktu dapat mencampur komponen dari batch pembelian yang berbeda tanpa masalah kompatibilitas. Dengan kapasitas produksi tahunan sebesar 180.000 set dan standar manufaktur yang konsisten dipertahankan di enam lini produksi kami, komponen pengganti dan perluasan tetap tersedia dan dimensinya konsisten sepanjang masa pakai sistem yang terpasang.
