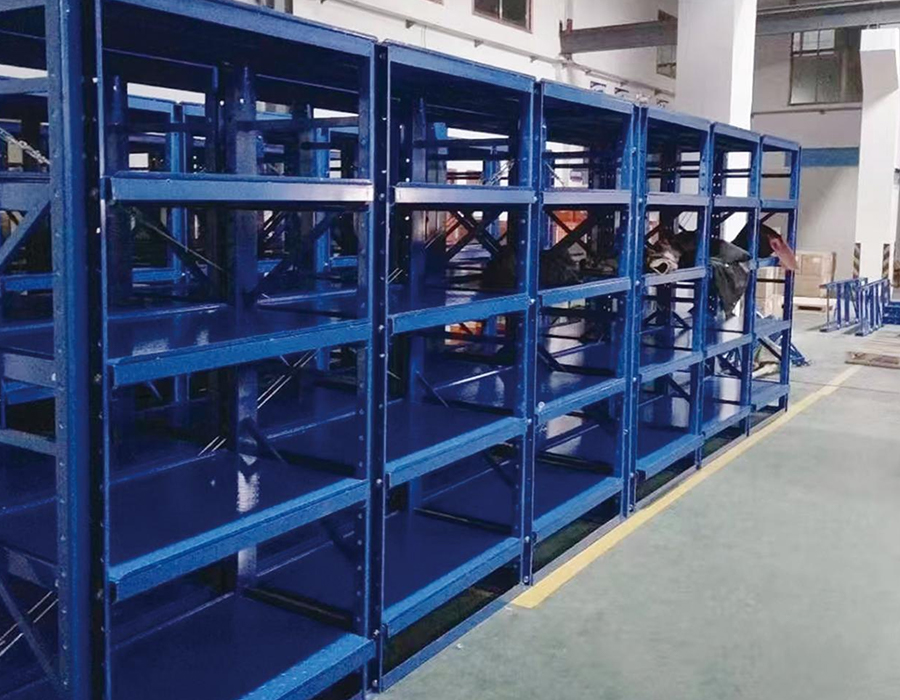

Rak Cetakan / Perkakas Tipe Laci

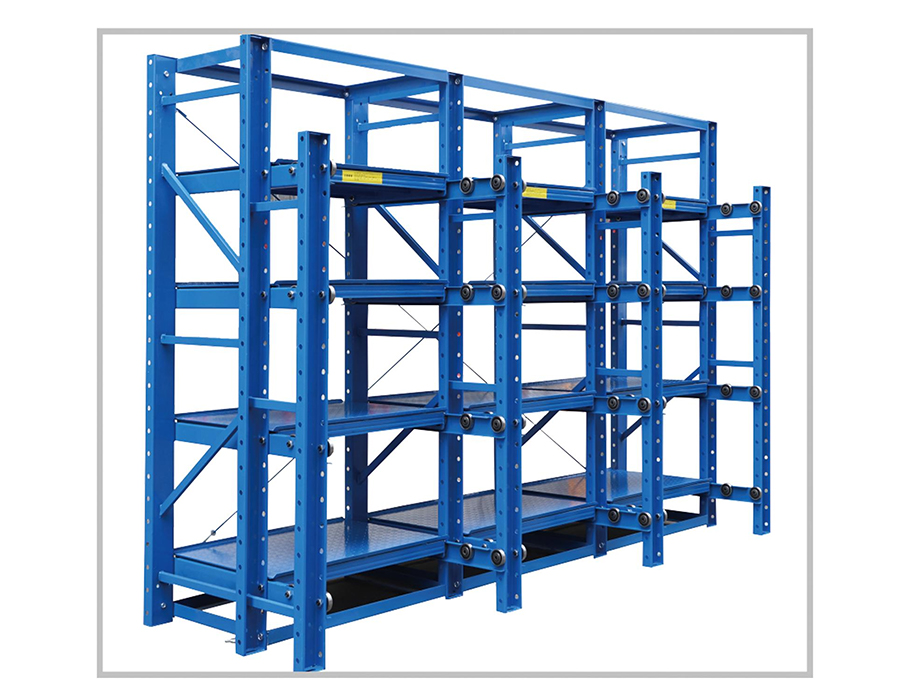

Mengapa Desain Mekanisme Ekstensi Laci Merupakan Tantangan Teknik Inti dalam Rak Cetakan

dalam sebuah penyimpanan rak cetakan tipe laci tugas berat , mekanisme perluasan laci merupakan tempat di mana tuntutan teknis terbesar terkonsentrasi — namun mekanisme ini merupakan komponen yang paling sering tidak ditentukan dalam pengadaan anggaran. Laci cetakan dapat membawa beban mulai dari 500 kg hingga lebih dari 5.000 kg tergantung pada aplikasinya, dan laci tersebut harus memanjangkan beban tersebut dengan lancar hingga jarak 600–1.200 mm tanpa defleksi lateral, tanpa ikatan di bawah beban eksentrik, dan pengoperasian yang andal dalam ribuan siklus. Persyaratan ini tidak dapat dipenuhi dengan meningkatkan skala slide laci tugas ringan standar.

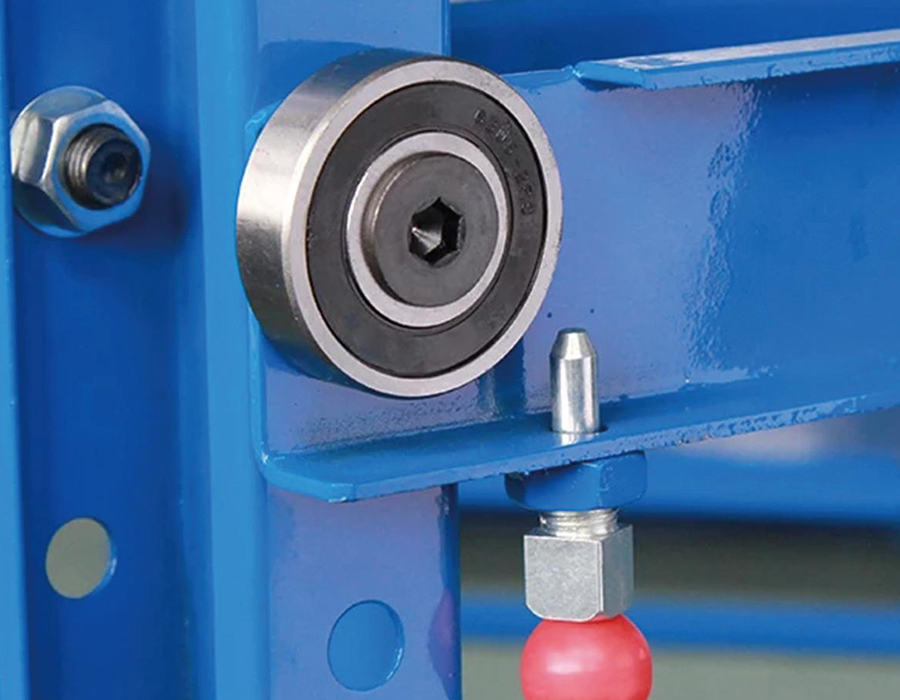

Dua jenis sistem ekstensi dominan yang digunakan dalam rak cetakan industri adalah slide bantalan rol baja dan sistem rel pemandu berprofil dengan gerbong bola resirkulasi. Perosotan bantalan rol menggunakan rol baja yang diperkeras yang dijalankan dalam saluran yang dibentuk dingin — mereka kuat, toleran terhadap kontaminasi, dan mudah dirawat, namun kapasitas dukung beban per satuan lebarnya dibatasi oleh tegangan kontak rol. Untuk laci yang melebihi 2.000 kg, sepasang roller slide menjadi tidak praktis tanpa jarak yang sangat lebar, yang pada gilirannya meningkatkan lebar ruang rak secara keseluruhan. Sistem rel pemandu berprofil — pada dasarnya rel gerak linier yang dipinjam dari teknologi peralatan mesin — mencapai peringkat beban dinamis yang jauh lebih tinggi dalam penampang melintang yang lebih sempit, namun lebih sensitif terhadap ketidaksejajaran selama pemasangan dan memerlukan lingkungan pengoperasian yang lebih bersih untuk mencapai masa pakai terukurnya.

Parameter spesifikasi penting bukan hanya kapasitas beban statis tetapi juga peringkat beban dinamis dalam siklus perluasan berulang. Sistem geser dengan beban statis 3.000 kg mungkin memiliki umur kelelahan yang hanya mencapai 20.000 siklus ekstensi penuh pada beban tersebut — yang, dalam ruang cetakan yang beroperasi dua shift setiap hari, berarti kira-kira dua hingga tiga tahun sebelum penggantian bantalan diperlukan. Pembeli harus meminta peringkat siklus beban dinamis dan tidak hanya mengandalkan angka kapasitas statis saat membandingkan spesifikasi rak cetakan tipe laci.

Menghitung Berat Cetakan yang Sebenarnya: Mengapa Tonase Nominal Meremehkan Permintaan Penyimpanan

Berat cetakan hampir selalu dinyatakan sebagai berat bersih dari rakitan cetakan itu sendiri — inti, pelat rongga, dan sistem ejektor. Angka inilah yang muncul pada kartu cetakan dan digunakan sebagian besar manajer produksi saat menentukan persyaratan penyimpanan. Namun, beban aktual yang harus ditanggung oleh rak cetakan tipe laci secara konsisten lebih tinggi daripada berat nominal cetakan, terkadang dengan selisih yang signifikan, karena adanya massa tambahan yang terakumulasi dalam kondisi penyimpanan.

Beberapa faktor yang berkontribusi terhadap rendahnya jumlah ini dalam praktiknya:

• Pelat dasar cetakan dan bahan pengemas: Cetakan injeksi dan die-casting yang disimpan dalam waktu lama biasanya ditempatkan pada pelat dasar baja atau dunnage kayu untuk mencegah kerusakan kontak permukaan. Pelat baja 50 mm dengan tapak cetakan 600 mm × 800 mm menambah sekitar 180–220 kg tergantung pada tingkatannya, menjadikan "1.200 kg cetakan" nominal ke beban laci sebenarnya sebesar 1.400 kg sebelum item tambahan apa pun dipertimbangkan.
• Perangkat keras hidraulik dan pendingin dibiarkan terpasang: Fasilitas yang menyimpan cetakan dengan silinder hidrolik, manifold pendingin, atau pengontrol hot runner yang masih terhubung — praktik umum di mana waktu penyambungan kembali menjadi perhatian utama — membawa beban perangkat keras tersebut ke dalam laci. Pengontrol hot runner dan rakitan manifold dapat menambah 80–150 kg ke cetakan injeksi berukuran sedang.
• Akumulasi kontaminasi: Dalam operasi die-casting, cetakan yang disimpan tanpa pembersihan akan mengakumulasi residu zat pelepas, kilatan aluminium, dan endapan oksida yang menambah massa terukur pada rakitan cetakan besar selama penyimpanan berbulan-bulan. Hal ini jarang diperhitungkan dalam perencanaan penyimpanan.
• Berat laci sendiri: Platform laci itu sendiri — biasanya dibuat dari pelat baja 6–12 mm dengan rusuk penguat — dapat berbobot 150–400 kg untuk dimensi laci yang mampu menampung cetakan seberat 3.000 kg. Beban ini dipikul oleh struktur rak setiap saat, terlepas dari apakah laci tersebut ditempati atau tidak.

Praktik desain yang andal adalah dengan menerapkan faktor 1,25× pada berat cetakan nominal saat menentukan kapasitas laci, dan memperlakukannya sebagai peringkat beban kerja minimum, bukan maksimum. Penyimpanan kami tugas berat rak cetakan tipe laci dinilai dan diuji pada beban kerja yang dinyatakan dengan menerapkan faktor keamanan penuh — memperhitungkan kondisi pemuatan dunia nyata yang sering kali terlewatkan oleh angka berat cetakan nominal.

Desain Permukaan Platform Laci dan Pengaruhnya Terhadap Kondisi Cetakan Selama Penyimpanan

Konfigurasi permukaan laci rak cetakan jarang dibahas dalam percakapan pengadaan, namun berdampak langsung pada kondisi cetakan selama penyimpanan, kemudahan penanganan, dan waktu yang diperlukan untuk pengambilan dan persiapan cetakan. Pelat baja datar — permukaan laci yang paling umum — mudah dibuat dan mampu digunakan secara umum, namun ini bukan permukaan yang optimal untuk setiap jenis cetakan atau durasi penyimpanan.

Permukaan Pelat Datar

Pelat datar dengan cakupan penuh memberikan area kontak maksimum dan cocok untuk cetakan dengan permukaan dasar datar yang dikerjakan dengan mesin. Masalah spesifikasi utama adalah toleransi kerataan permukaan: pelat laci yang menyimpang lebih dari 3–5 mm saat beban penuh menciptakan kondisi dukungan yang tidak merata yang dapat menyebabkan tekanan pada pelat dasar cetakan yang tidak dirancang untuk pembebanan tiga titik. Tulang rusuk harus diorientasikan untuk meminimalkan defleksi tengah bentang di bawah tapak cetakan, yang memerlukan mengetahui lokasi pusat massa cetakan relatif terhadap laci, bukan hanya berat totalnya.

Permukaan Bilah atau Kotak

Permukaan bilah baja atau kisi-kisi batang memungkinkan cairan pendingin, cairan pemotongan, dan residu pelepasan cetakan mengalir melalui laci daripada menggenang di permukaan platform. Hal ini sangat berguna terutama di fasilitas tempat jamur dimasukkan ke dalam penyimpanan tanpa pembersihan menyeluruh. Kerugian strukturalnya adalah beban terkonsentrasi dari cetakan berukuran kecil bertumpu pada masing-masing batang daripada didistribusikan ke seluruh pelat, sehingga meningkatkan tekanan lokal pada titik kontak dan berpotensi menandai permukaan cetakan lunak jika tinggi batang terlalu kasar.

Fitur Lokasi yang Disesuaikan

Untuk fasilitas penyimpanan cetakan presisi bernilai tinggi dengan persyaratan dimensi yang ketat, laci dapat dilengkapi dengan blok penempatan mesin atau blok V yang dapat disesuaikan yang mendaftarkan cetakan dalam orientasi tertentu. Hal ini mencegah cetakan bergeser selama perpanjangan laci — risiko nyata jika cetakan berat berada pada pelat datar yang halus — dan memastikan bahwa peralatan pengangkat dapat mengaktifkan titik pengangkatan cetakan secara konsisten tanpa mengubah posisinya. Biaya fabrikasi tambahan untuk menemukan fitur biasanya dapat diperoleh kembali dalam tahun pertama melalui pengurangan waktu penanganan dan menghilangkan pemeriksaan ulang setelah perpindahan akibat penyimpanan.

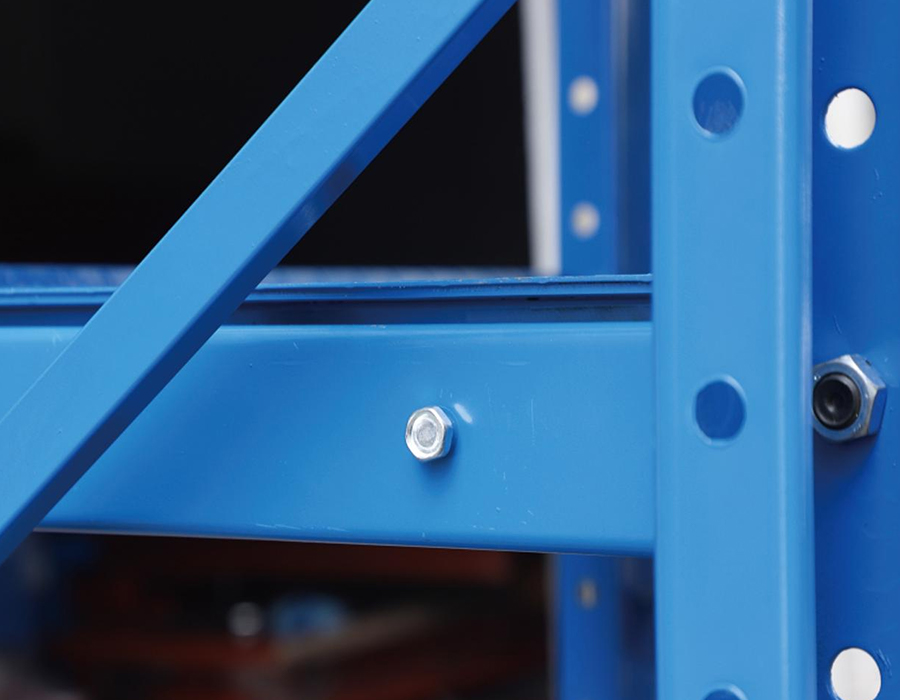

Redundansi Struktural pada Rak Cetakan Laci Tugas Berat: Merancang untuk Peristiwa Kegagalan Laci

Laci yang dapat diperluas sepenuhnya membawa cetakan seberat 3.000 kg mewakili salah satu permintaan muatan lokal tertinggi dalam sistem penyimpanan gudang mana pun. Momen kantilever yang dihasilkan oleh perpanjangan penuh — hasil kali berat cetakan dan jarak perpanjangan dari muka depan rak — harus ditahan seluruhnya oleh sistem pemandu laci dan dipindahkan kembali ke rangka rak melalui struktur pemasangan geser. Jika jalur muatan ini terganggu oleh kegagalan pemandu, geser baut pemasangan, atau retak las, konsekuensinya adalah turunnya beban penuh laci secara tiba-tiba dan tidak terkendali.

Sistem rak yang dirancang tanpa redundansi struktural mengandalkan integritas jalur beban tunggal melalui mekanisme ekstensi. Menambahkan redundansi berarti membangun elemen pendukung sekunder yang hanya berfungsi jika terjadi kegagalan, mencegah jatuhnya bencana tanpa menjadi aktif dalam kondisi pengoperasian normal. Langkah-langkah redundansi paling praktis yang digunakan dalam desain rak cetakan tipe laci tugas berat meliputi:

• Bilah pengaman anti jatuh: Batang baja yang diperkeras dipasang di bawah platform laci pada titik tengah perpanjangan yang mengikat braket penerima berlekuk pada kolom rak jika laci turun lebih dari 10–15 mm dari ketinggian gerak normalnya. Ini bersifat pasif — tidak menimbulkan gesekan dalam pengoperasian normal — tetapi menahan penurunan laci dalam beberapa milimeter setelah penurunan awal.
• Sistem paralel geser ganda: Daripada hanya sepasang perosotan di setiap sisi laci, dua unit perosotan ditumpuk secara vertikal di setiap sisi, dengan pasangan perosotan bagian bawah membawa beban nol dalam kondisi normal namun menyediakan jalur beban alternatif dengan nilai penuh jika perosotan atas gagal. Hal ini menggandakan biaya material slide namun menghilangkan kegagalan satu titik dalam mekanisme perluasan.
• Perjalanan laci berhenti di kedua ujungnya: Penghenti mekanis positif mencegah perpanjangan berlebihan melebihi jarak gerak desain dan mencegah laci didorong kembali melampaui posisi tertutupnya ke bagian belakang rangka rak. Hal ini merupakan hal yang mendasar namun penting — perluasan melebihi jarak tempuh yang ditetapkan akan menggerakkan pusat massa cetakan keluar dari selubung kantilever desain, dengan cepat melipatgandakan beban momen pada sistem pemandu.

Menentukan fitur redundansi menambah biaya — biasanya 12–18% dari biaya mekanisme laci — namun ini adalah dasar perbandingan yang tepat, bukan total biaya rak. Terhadap tanggung jawab dan gangguan operasional akibat jatuhnya cetakan yang melibatkan perkakas senilai ratusan ribu yuan, investasi teknik ini dapat dibenarkan.

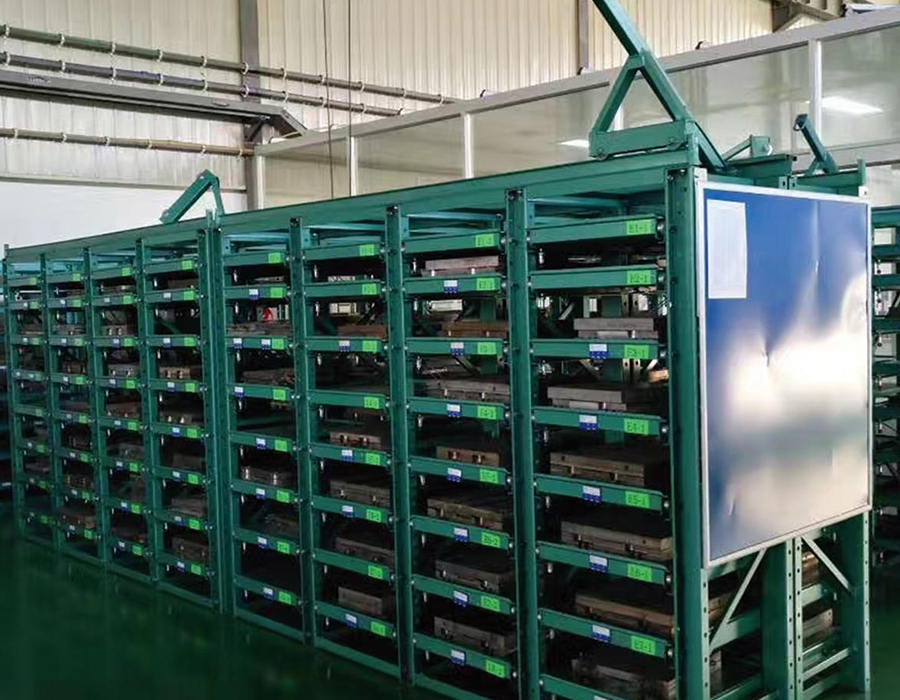

Mengintegrasikan Sistem Identifikasi Cetakan dengan Tata Letak Rak Tipe Laci

Identifikasi cetakan dan efisiensi pengambilan merupakan hambatan operasional yang berulang di fasilitas yang menyimpan lebih dari 30–50 cetakan, bahkan ketika sistem penyimpanan fisik dirancang dengan baik. Keuntungan yang melekat pada rak cetakan tipe laci - bahwa setiap cetakan menempati laci khusus yang dapat diekstraksi dan diperiksa satu per satu - hanya terwujud sepenuhnya jika sistem identifikasi memungkinkan penempatan laci yang benar tanpa membuka beberapa laci secara berurutan.

Pelabelan fisik adalah garis dasarnya: tempat label dipasang di bagian depan setiap laci, terlihat ketika bagian depan rak didekati. Persyaratan praktisnya adalah label harus tetap terbaca di lingkungan ruang cetakan — kabut minyak, kelembapan, dan benturan sesekali membuat label kertas dalam wadah plastik tidak dapat diandalkan setelah enam hingga dua belas bulan. Label berukir baja tahan karat atau pelat aluminium anodisasi dengan konten bertanda laser adalah spesifikasi yang sesuai untuk lingkungan dengan paparan cairan pendingin atau zat pelepas biasa.

Integrasi RFID di tingkat laci semakin banyak diadopsi di fasilitas pengelolaan cetakan dengan siklus produksi pendek dan seringnya pergantian. Tag RFID yang tertanam atau ditempelkan pada bagian depan laci dibaca oleh antena tetap di bagian depan rak atau pembaca genggam, yang menghubungkan lokasi laci fisik ke database manajemen cetakan tanpa pemindaian manual. Persyaratan integrasi utama adalah posisi tag RFID harus tetap konsisten di seluruh laci sistem — variasi lebih dari 20–30mm dari pusat zona baca antena mengurangi keandalan baca di lingkungan logam tinggi di mana refleksi sinyal sudah menjadi tantangan. Dengan kemampuan R&D internal dan fabrikasi laci yang dapat disesuaikan, kami dapat merancang bagian depan laci yang kompatibel dengan RFID dengan kantong tag standar sebagai opsi yang terintegrasi dengan pabrik, bukan sebagai retrofit lapangan.

Sistem barcode dan kode QR menempati posisi tengah – biaya infrastruktur lebih rendah dibandingkan RFID dan lebih tahan lama dibandingkan label kertas bila dicetak pada bahan poliester berlapis logam dengan tinta tahan UV. Pemindai genggam yang terhubung ke tablet atau terminal WMS seluler memungkinkan konfirmasi lokasi sebelum perluasan laci, sehingga mengurangi risiko pengambilan cetakan yang salah di fasilitas tempat penyimpanan beberapa set perkakas yang tampak serupa.

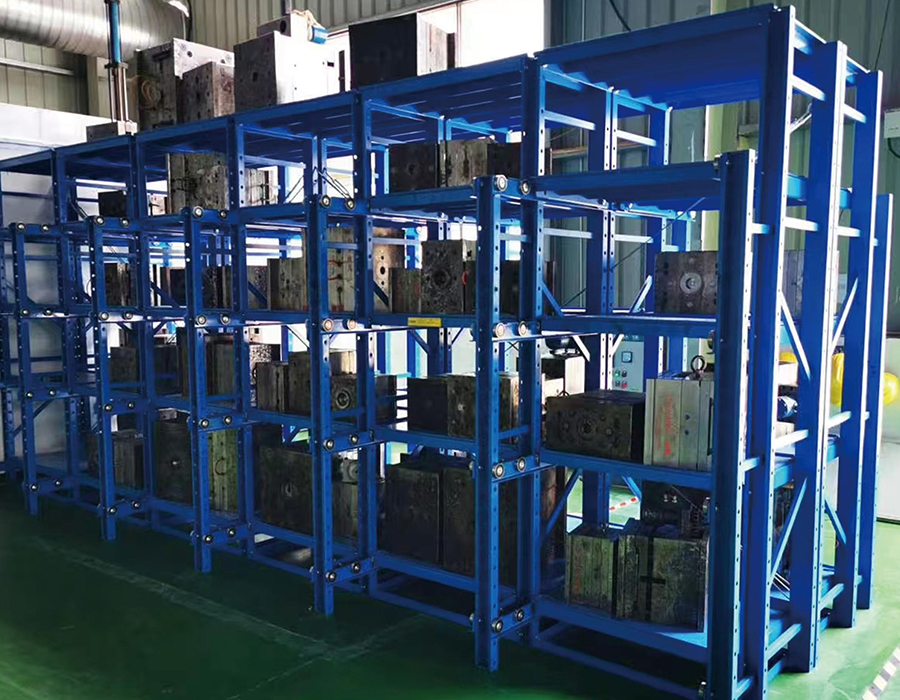

Manajemen Beban Lantai Saat Memasang Sistem Rak Cetakan Berkapasitas Tinggi

Sistem rak cetakan tipe laci, khususnya yang dikonfigurasi untuk beberapa tingkat cetakan berat, menghasilkan konsentrasi beban lantai yang sering kali melebihi kemampuan pelat lantai gudang standar yang dapat ditopang tanpa intervensi teknis. Rak cetakan dua tingkat yang menyimpan 3.000 kg cetakan di masing-masing enam laci per ruang membawa potensi beban total ruang sebesar 36.000 kg — tidak termasuk berat struktur rak — yang didistribusikan ke empat tapak pelat dasar. Tekanan lantai di bawah setiap pelat dasar dapat melebihi 80–100 ton per meter persegi jika pelat dasar berukuran kecil dan pelat beton tipis.

Langkah pertama dalam setiap proses perencanaan pemasangan rak cetakan adalah memperoleh sertifikasi beban lantai dari insinyur struktur untuk area pemasangan — bukan spesifikasi kapasitas lantai umum bangunan, yang biasanya berupa beban nominal yang terdistribusi secara merata dan tidak mencerminkan perilaku beban titik. Beban titik di bawah pelat dasar rak berperilaku berbeda dari beban terdistribusi dalam hal tegangan geser pukulan pada pelat, dan lantai gudang lama yang dirancang untuk beban terdistribusi 5 ton per meter persegi mungkin rentan terhadap kegagalan pukulan di bawah beban pelat dasar terkonsentrasi sebesar 20 ton bahkan jika berat total berada dalam kapasitas yang didistribusikan.

Apabila kapasitas lantai terbatas, solusi praktisnya meliputi:

• Peningkatan area pelat dasar: Memperbesar pelat dasar akan menyebarkan beban kolom ke area yang lebih luas, yang secara langsung mengurangi tekanan lantai di bawah pelat. Pelat dasar berukuran 200mm × 200mm dapat ditingkatkan menjadi 400mm × 400mm — melipatgandakan area kontak dan mengurangi tekanan lantai puncak sebesar 75% tanpa mengubah struktur rak di atasnya.
• Pelat distribusi beban baja: Pelat baja yang dilas dengan ketebalan 20–30 mm, lebih besar dari pelat dasar rak dan ditempatkan di bawahnya, menyebarkan beban kolom ke pelat lantai pada area yang lebih luas. Hal ini sangat efektif jika pelat mempunyai tulangan pada kedalaman yang memberikan ketahanan terhadap pukulan yang baik namun lapisan permukaan betonnya tipis.
• Redistribusi tata letak rak: Memposisikan ulang ruang rak sehingga tidak ada dua ruang beban tinggi yang berbagi panel pelat yang sama — dipisahkan oleh sambungan ekspansi — mencegah pembebanan kumulatif pada satu bentang struktural. Hal ini memerlukan koordinasi antara desain tata letak rak dan gambar struktur pelat lantai, yang tidak selalu tersedia untuk bangunan tua.

Pencegahan Karat Jamur Selama Penyimpanan Dalam Waktu Lama: Apa yang Bisa dan Tidak Bisa Dilakukan oleh Desain Rak

Korosi pada permukaan cetakan selama penyimpanan adalah salah satu bentuk kerusakan perkakas yang paling mahal dan dapat dicegah di fasilitas manufaktur, namun hal ini sering kali disebabkan semata-mata karena penerapan penghambat korosi yang tidak memadai dan bukan karena masalah lingkungan penyimpanan. Desain rak cetakan tipe laci mempengaruhi lingkungan mikro di sekitar cetakan yang disimpan dengan cara mempercepat atau memperlambat oksidasi permukaan, terlepas dari senyawa penghambat karat apa pun yang diterapkan pada permukaan cetakan sebelum disimpan.

Kondensasi adalah penyebab korosi utama di sebagian besar lingkungan penyimpanan cetakan. Cetakan dengan massa termal yang besar – terutama alat die-casting berukuran besar yang disimpan setelah siklus produksi panas – mendingin secara perlahan dan melewati titik embun udara sekitar saat suhu permukaannya turun. Jika udara di sekitar cetakan dalam laci tertutup atau semi tertutup memiliki sirkulasi terbatas, uap air mengembun pada permukaan cetakan dan tetap bersentuhan dalam waktu lama. Desain rak dengan rumah laci tertutup — panel samping kokoh dan penutup atas — menciptakan kantong udara stagnan yang memperburuk efek ini dibandingkan dengan rak rangka terbuka yang memungkinkan sirkulasi udara sekitar di sekitar cetakan yang disimpan.

Fitur desain praktis yang mengurangi risiko korosi pada penyimpanan cetakan tipe laci meliputi:

• Panel samping laci berlubang: Daripada panel baja padat di antara tingkat laci yang berdekatan, panel berlubang memungkinkan pergerakan udara melintasi permukaan cetakan tanpa menciptakan aliran penuh pada rangka terbuka. Hal ini memberikan kompromi yang berguna antara perlindungan kontaminasi dan akumulasi kelembapan.
• Titik pemasangan pengering: Klip atau baki terintegrasi di dalam penutup laci, diposisikan untuk menahan paket gel silika atau kartrid pengering saringan molekuler di dekat permukaan cetakan tanpa mengganggu pemuatan dan pengambilan cetakan. Ini merupakan penambahan berbiaya rendah pada tahap fabrikasi namun sulit untuk dipasang kembali secara bersih.
• Jalur drainase di lantai laci: Lubang kecil atau slot drainase di platform laci mencegah pengumpulan kondensat atau limpasan cairan pendingin di bawah cetakan, yang merupakan risiko korosi dan masalah kebersihan di fasilitas penyimpanan cetakan yang bersentuhan dengan makanan.

Apa yang tidak dapat dikompensasi oleh desain rak adalah perawatan permukaan yang tidak memadai sebelum penyimpanan. Pembungkus film penghambat korosi fase uap (VCI), minyak pencegah karat yang diaplikasikan pada semua permukaan yang tidak dicat, dan pelindung garis perpisahan yang disegel tetap menjadi pertahanan utama terhadap korosi jamur dalam penyimpanan. Kontribusi rak ini adalah untuk menciptakan kondisi di mana perawatan tersebut dapat bekerja secara efektif — yang berarti meminimalkan kondensasi, kontaminasi, dan waktu kontak kelembapan yang terkumpul, bukan sekadar menyediakan lantai kering untuk tempat cetakan berada.

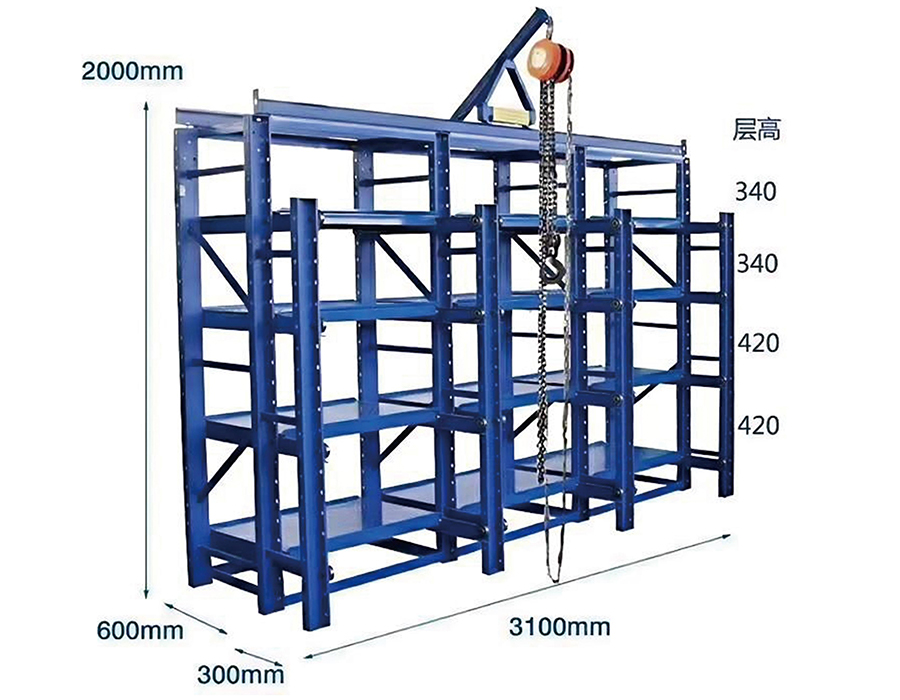

Menentukan Jarak Perjalanan Laci Relatif terhadap Jejak Cetakan dan Peralatan Penanganan

Perjalanan ekstensi laci adalah parameter spesifikasi yang sering diatur ke angka bulat — 600mm, 800mm, atau ekstensi penuh — tanpa analisis sistematis mengenai jarak perjalanan sebenarnya yang diperlukan untuk pengangkatan dan penanganan cetakan yang aman di fasilitas tertentu. Jarak perjalanan yang tidak ditentukan secara umum merupakan sumber kesulitan penanganan dan risiko cedera; jarak tempuh yang terlalu ditentukan akan meningkatkan momen kantilever pada sistem pemandu dan mungkin melebihi kapasitas struktural rak untuk berat cetakan tertentu.

Jarak perjalanan laci minimum yang diperlukan ditentukan oleh geometri cetakan, jenis alat pengangkat yang digunakan, dan ruang kosong yang tersedia di depan rak. Perhitungan pemerintahan melibatkan tiga variabel:

• Persyaratan pendekatan kait atau garpu peralatan pengangkat: Kait derek di atas kepala dan balok pengangkat memerlukan akses vertikal yang jelas di atas titik angkat cetakan, yang tidak boleh terhalang oleh struktur rak di atas laci terbuka. Jarak horizontal dari permukaan rak ke pusat massa cetakan, pada jarak perjalanan yang diperlukan, menentukan apakah kait derek dapat ditempatkan langsung di atas titik angkat tanpa rantai kait atau kawat mengotori struktur rak atas. Untuk derek dengan balok pengangkat dengan panjang tetap, perhitungan ini mudah dilakukan; untuk sling lift yang fleksibel, sudut sling pada jarak ekstensi yang diperlukan harus diverifikasi terhadap sudut kerja minimum sling.
• Kedalaman tapak cetakan pada arah ekstensi: Cetakan dengan kedalaman 900 mm pada arah perjalanan laci memerlukan laci untuk memanjang lebih jauh dari cetakan sedalam 600 mm sebelum bagian depan cetakan melewati kolom rak, sehingga memungkinkan pendekatan samping untuk pemasangan sling ke mata pengangkat depan. Perjalanan yang diperlukan kira-kira: kolom rak menghadap ke tepi depan cetakan laci dengan kedalaman pendekatan 150–200 mm.
• Kedalaman lorong di depan rak: Jarak perpanjangan laci menambah kedalaman lorong yang ditempati saat laci terbuka. Di fasilitas dimana lorong rak juga digunakan sebagai jalur perjalanan untuk peralatan lain, laci yang diperpanjang sepenuhnya tidak boleh menghalangi lalu lintas atau menimbulkan bahaya tersandung. Hal ini dapat menyebabkan batas perpanjangan maksimum yang bertentangan dengan persyaratan jarak bebas angkat minimum, dalam hal ini lebar lorong atau posisi rak harus dipertimbangkan kembali sebelum pemasangan.

Pendekatan yang sistematis adalah menyiapkan gambar berskala dari laci yang diperpanjang sepenuhnya dengan cetakan pada posisinya, melapisi geometri pendekatan kait derek dan batas lorong, dan memverifikasi bahwa jarak bebas pengangkatan dan persyaratan jalan keluar lorong terpenuhi pada jarak perjalanan yang dipilih. Latihan menggambar ini memerlukan waktu kurang dari satu jam dan menghilangkan keluhan pasca-pemasangan yang paling umum mengenai rak cetakan tipe laci — bahwa laci tidak dapat memanjang cukup jauh untuk pemasangan derek yang aman dengan perkakas.
