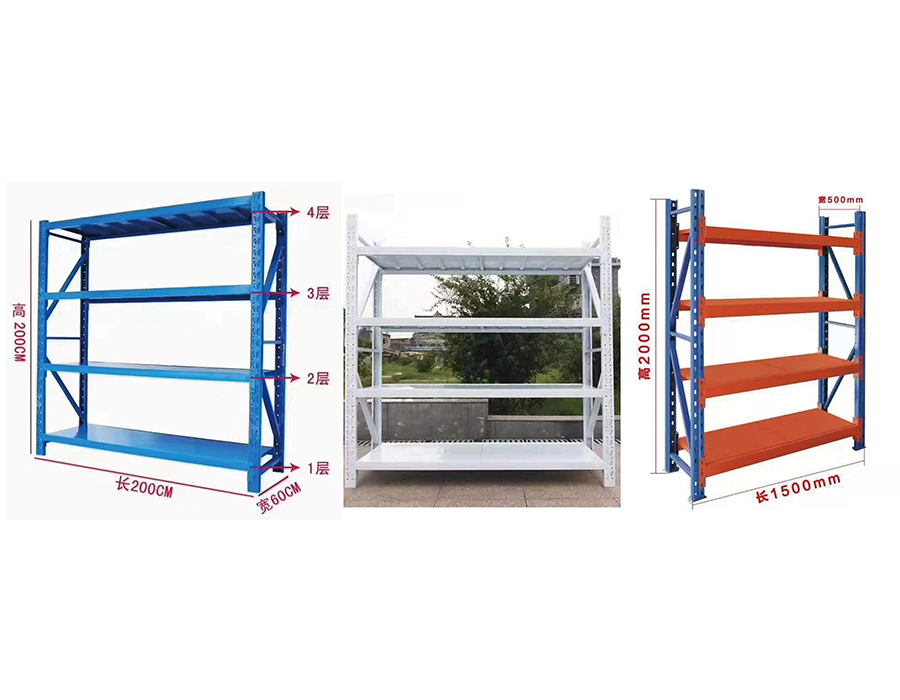

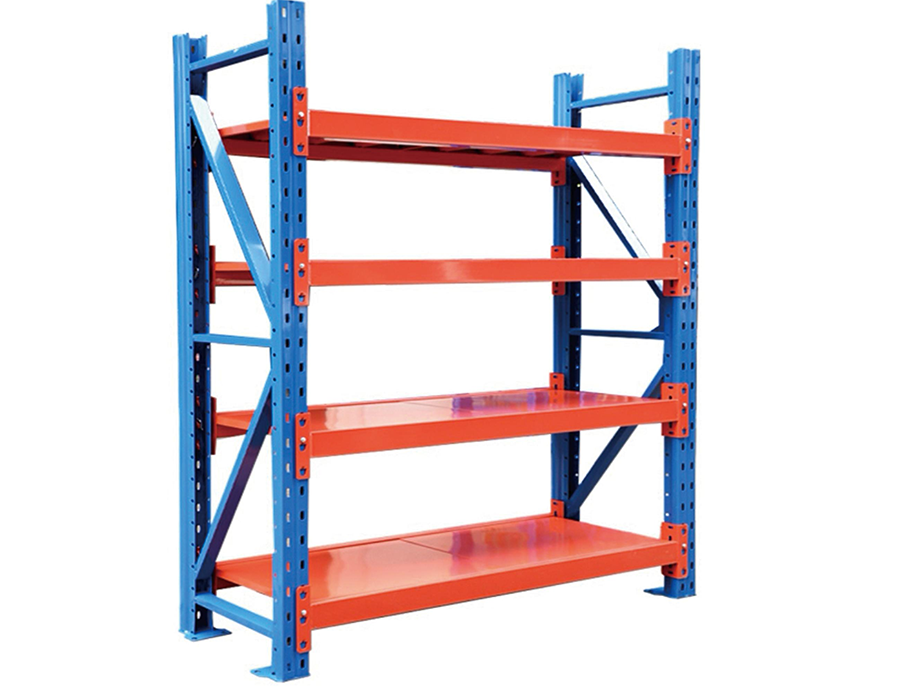

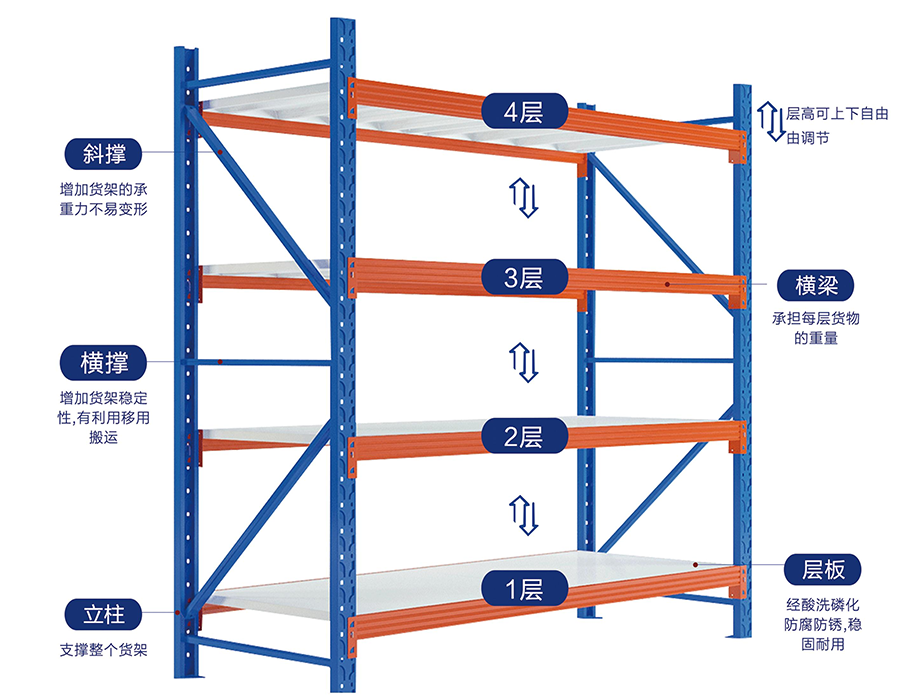

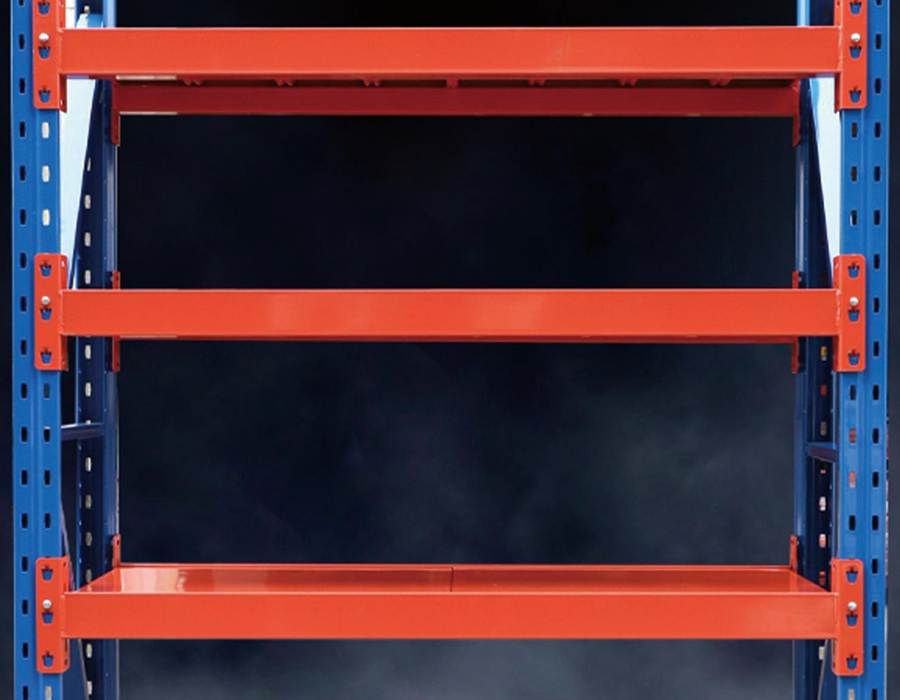

Rak Tanpa Baut Tugas Ringan (≤150 kg/lapis)

Bagaimana Beam Span Mempengaruhi Distribusi Beban di Rak Boltless

Salah satu aspek yang paling sering disalahpahami rak tanpa baut tugas ringan adalah hubungan antara bentang balok dan kapasitas menahan beban aktual. Nilai beban per rak biasanya dihitung pada titik tengah balok yang ditopang penuh — yang berarti bahwa seiring bertambahnya rentang antara tiang tegak, kapasitas beban efektif turun secara non-linear. Untuk rak berbobot 150 kg dengan bentang 900 mm, memperluas bentang tersebut hingga 1200 mm tanpa menyesuaikan pengukur balok dapat mengurangi kapasitas sebenarnya hingga di bawah 100 kg dalam kondisi gudang yang dinamis. Inilah sebabnya mengapa pemilihan bentang harus selalu mendahului perencanaan beban, bukan mengikutinya.

Dalam proses produksi kami di Huijian, profil balok digulung dingin hingga mencapai toleransi ukuran tertentu karena penyimpangan kecil pada ketebalan baja digabungkan secara signifikan pada bentang yang lebih panjang. Toleransi rendah 0,2 mm pada balok 1,5 mm dapat menghasilkan defleksi nyata pada beban jauh di bawah ambang batas pengenal. Saat menentukan rak untuk lingkungan pengambilan dan pengepakan di mana staf berulang kali memuat dan membongkar rak, faktor beban dinamis — biasanya 1,25× nilai statis — harus selalu diterapkan.

Memahami Konektor Keling vs. Klip: Lebih dari Sekadar Pilihan Pengikat

Sistem rak tanpa baut tugas ringan menggunakan salah satu dari dua jenis konektor utama: gaya paku keling (tab berlubang) dan gaya klip atau kait. Ini bukanlah preferensi desain yang dapat dipertukarkan — keduanya mencerminkan filosofi struktural yang berbeda dan memiliki konsekuensi nyata terhadap pemasangan, konfigurasi ulang, dan ketahanan terhadap gempa atau getaran.

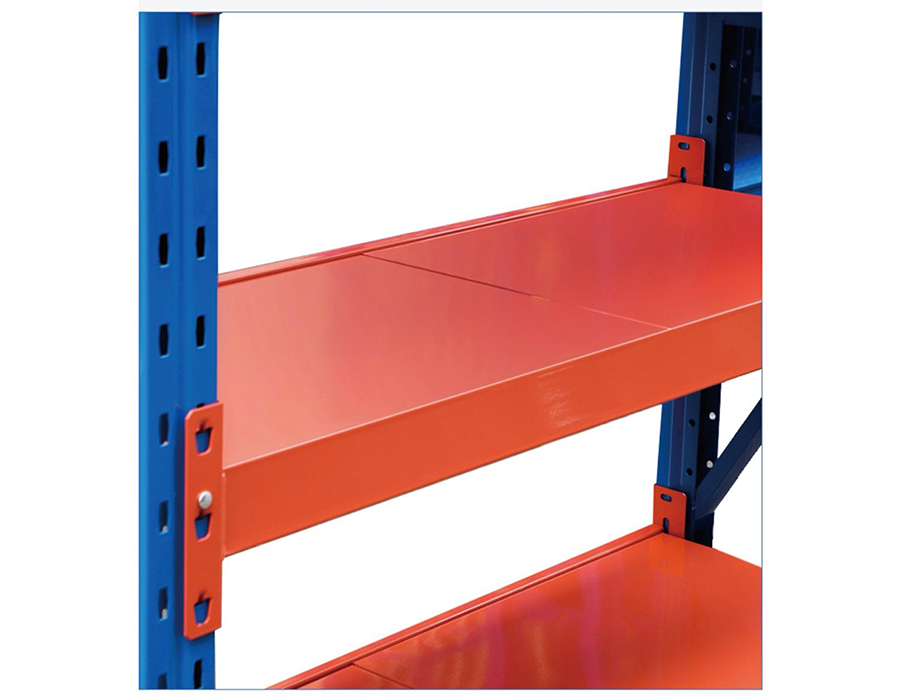

• Konektor bergaya paku keling mengunci balok ke dalam lubang berlubang di kolom tegak. Mereka menahan gaya rak horizontal dengan baik dan lebih disukai di lingkungan dengan lalu lintas forklift di dekatnya atau getaran lantai, namun mereka memerlukan palu untuk penyesuaian ketinggian dan tidak mentolerir konfigurasi ulang yang sering.
• Konektor klip/pengait terpasang pada posisi tegak dan dapat diubah posisinya dengan tangan dalam hitungan detik. Mereka menawarkan fleksibilitas yang sangat baik untuk lingkungan inventaris dinamis namun lebih rentan terhadap gaya angkat — yang berarti benturan ke atas yang tidak disengaja dari bawah dapat mengeluarkan berkas jika kedalaman klipnya dangkal.

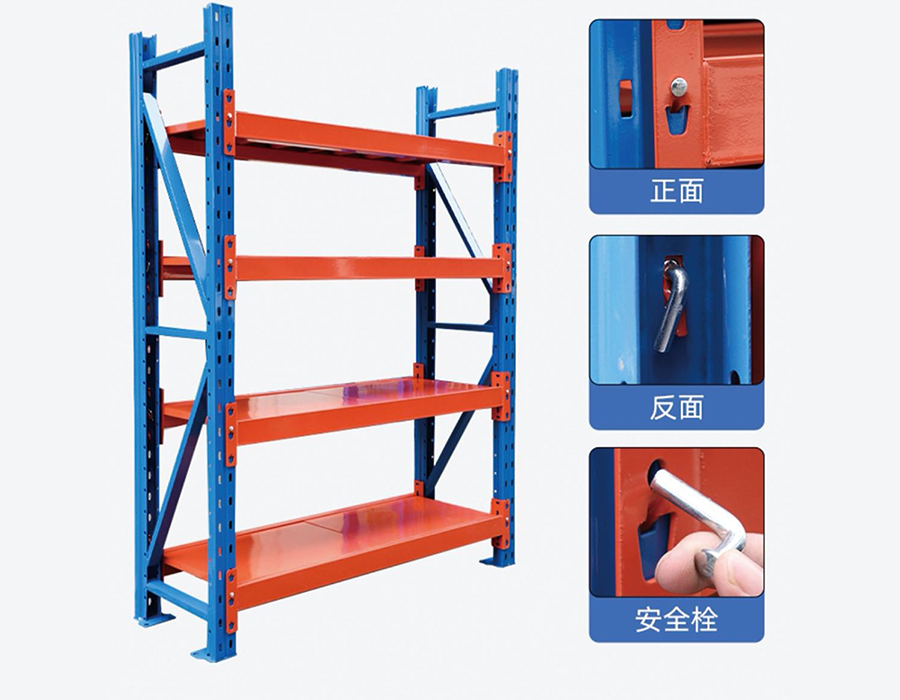

• Beberapa sistem hibrida menggunakan sambungan primer clip-in dengan pin kunci pengaman sekunder yang terpasang pada tempatnya setelah duduk. Hal ini semakin menjadi standar untuk rak industri ringan yang dipasang di gudang otomatis atau semi-otomatis di mana perpindahan balok akan menjadi bencana besar.

Saat mengevaluasi sistem, periksa kedalaman pengikatan konektor dan keberadaan mekanisme retensi sekunder sebelum membuat keputusan pembelian berdasarkan harga saja.

Penyesuaian Pitch Kolom dan Tinggi Rak: Apa yang Tidak Diberitahukan Lembar Spesifikasi kepada Anda

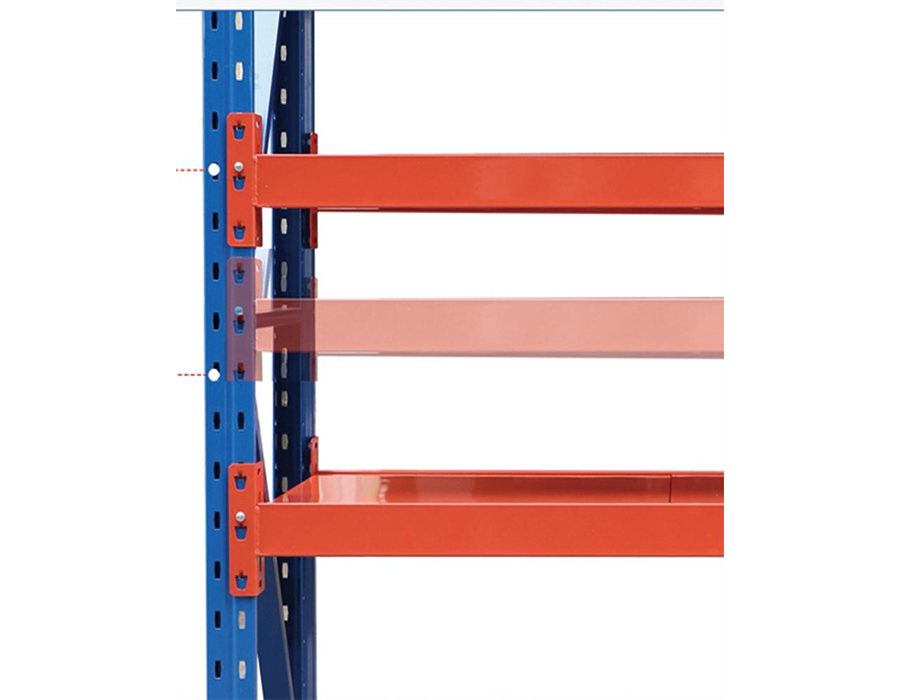

Sebagian besar produk rak tanpa baut mengiklankan "penyesuaian jarak 25 mm", tetapi angka ini hanya menjelaskan sebagian saja. Rentang penyesuaian yang dapat digunakan dibatasi oleh jarak antara bagian atas balok itu sendiri dan bagian bawah rak di atasnya — yang berarti dalam praktiknya, granularitas nada paling penting di zona tengah lari, bukan di bagian atas atau bawah di mana batasan struktural tetap mendominasi.

Masalah praktis yang muncul di gudang SKU campuran adalah "perangkap setengah jarak": ketika pemetik perlu menyimpan barang dengan tinggi 210 mm namun jarak yang tersedia melonjak dari 200 mm menjadi 225 mm, ruang mati tambahan sebesar 25 mm per rak terakumulasi di sistem 5 tingkat, 20 ruang sehingga mengakibatkan hilangnya penyimpanan vertikal yang dapat digunakan secara signifikan. Fasilitas yang melakukan audit ketinggian SKU yang tepat sebelum pemasangan rak secara rutin mencapai pemanfaatan vertikal 15–25% lebih baik dibandingkan fasilitas yang menggunakan konfigurasi default.

Kami merancang kolom tegak kami dengan pitch 50 mm yang konsisten pada konfigurasi standar, dan klien yang bekerja dengan tim teknis kami dalam penyesuaian proyek dapat meminta kolom pitch 25 mm untuk lingkungan inventaris dengan tinggi campuran — sebuah detail yang terbayar dengan cepat dalam skenario penyimpanan padat.

Pilihan Perawatan Permukaan dan Perbedaan Kinerjanya di Dunia Nyata

Rak tanpa baut tersedia dengan beberapa perawatan permukaan, dan pilihan tersebut memiliki implikasi langsung terhadap masa pakai, kapasitas beban (karena ketebalan lapisan), dan kesesuaian lingkungan.

Kesalahan umum adalah menentukan rak elektrogalvanis untuk fasilitas yang memiliki rutinitas pembersihan lantai atau dekat dengan pintu dok pemuatan. Lapisan seng tipis menjadi jenuh dengan cepat jika terkena kelembapan berulang kali, dan karat yang terlihat muncul dalam waktu 12–18 bulan — sering kali membatalkan klaim garansi jika spesifikasi kelembapan tidak diikuti. Lini produksi standar Huijian menerapkan lapisan bubuk epoksi pada ukuran 60–80 µm sebagai dasar, dengan opsi galvanisasi hot-dip tersedia untuk klien di lingkungan pemrosesan makanan, rantai dingin, atau logistik pesisir.

Persyaratan Jangkar Lantai untuk Rak Tanpa Baut Berdiri Bebas vs. Diikat di Dinding

Rak tanpa baut tugas ringan industri sering digunakan sebagai jalur berdiri bebas tanpa penahan lantai — yang sesuai di banyak lingkungan berisiko rendah namun menjadi tanggung jawab di lingkungan lain. Matriks keputusan lebih bernuansa daripada sekadar memeriksa apakah zonasi seismik memerlukan jangkar.

Ketika Penahan Tidak Dapat Dinegosiasikan

Rak yang tingginya melebihi 2,4 m, atau yang memiliki rasio tinggi terhadap kedalaman di atas 6:1, rentan terhadap terjungkal karena pembebanan eksentrik — sebuah skenario yang terjadi ketika pemulung secara konsisten memuat satu sisi ruang sebelum sisi lainnya. Fisika di sini sangat jelas: unit setinggi 2,4 m dengan kedalaman 400 mm memiliki momen jungkir yang dapat dilampaui oleh beban tunggal seberat 30 kg yang ditempatkan di tepi rak paling atas di satu sisi.

Pertimbangan Ikatan Dinding

Pengikat dinding adalah alternatif umum untuk penahan lantai ketika permukaan lantai tidak cocok untuk pengeboran (misalnya, lantai akses yang ditinggikan, permukaan berlapis membran). Namun, pengikat dinding hanya efektif jika struktur dinding itu sendiri memadai. Partisi drywall satu kulit bukanlah titik jangkar yang valid untuk rangkaian rak yang penuh muatan. Insinyur yang menentukan pengikat dinding harus memverifikasi konstruksi dinding dan menggunakan jangkar rongga atau baut tembus yang sesuai jika jarak tiang memungkinkan.

Kaki Perata Lantai dan Peran Pemindahan Bebannya

Banyak rak rak tanpa baut dilengkapi kaki perata yang dapat disesuaikan sebagai fitur standar. Selain meratakan lantai yang tidak rata, kaki ini juga memainkan peran penting dalam memindahkan beban: kaki ini mendistribusikan beban titik tegak ke area kontak yang lebih besar, mencegah konsentrasi tekanan pada permukaan lantai lunak atau berlapis. Untuk rak di lantai gudang berlapis epoxy, menentukan kaki dengan luas pelat dasar minimal 50 cm² merupakan pedoman praktis untuk menghindari kerusakan lapisan akibat beban berat.

Integrasi Aksesori: Melampaui Dek Rak Dasar

Sistem rak tanpa baut yang ditentukan dengan baik jarang hanya berupa dek tegak dan datar. Ekosistem aksesori secara signifikan memperluas utilitas fungsional dan harus dievaluasi selama fase spesifikasi awal daripada dipasang di kemudian hari — karena kompatibilitas slot tegak yang bervariasi antar produsen dan merek pencampur sering kali menimbulkan masalah pemasangan.

• Pembagi dan partisi: Pembagi vertikal yang ditempatkan pada dek rak memungkinkan segmentasi horizontal teluk menjadi permukaan pick. Untuk penyimpanan komponen berukuran kecil, cara ini lebih hemat ruang dibandingkan menggunakan wadah terpisah. Periksa apakah pembagi menempel pada balok atau geladak — pembagi yang dipasang pada balok lebih stabil tetapi membatasi reposisi geladak.
• Penghiasan wire mesh: Sebagai alternatif dari dek baja padat, wire mesh mengurangi akumulasi debu, memungkinkan air sprinkler melewatinya (penting untuk kepatuhan pemadaman kebakaran), dan meningkatkan visibilitas barang-barang yang disimpan. Nilai beban untuk wire mesh biasanya 10–15% lebih rendah dibandingkan dek padat setara pada ukuran yang sama.
• Tempat label dan rel tempat sampah: Saluran label tepi depan yang dijepitkan ke bibir berkas atau tepi rak memudahkan pelabelan SKU tanpa residu perekat. Untuk pengoperasian yang beralih ke pemindaian kode batang atau RFID, pastikan kedalaman dudukan label mengakomodasi format tag yang dipilih sebelum pemasangan massal.
• Spacer baris dan konektor belakang: Konfigurasi dua baris yang menggunakan tiang tegak bersama meningkatkan efisiensi tapak sekitar 30% dibandingkan dengan dua baris tunggal yang independen. Rak tegak bersama harus dinilai untuk beban gabungan kedua baris — spesifikasi yang sering diabaikan saat menggunakan kembali rak yang ada menjadi tata letak dua baris.

Di Huijian, kami menyediakan dokumentasi kompatibilitas aksesori lengkap di seluruh lini produk rak kami, sehingga klien dapat merencanakan konfigurasi terintegrasi sejak awal daripada menemukan batasan pemasangan selama pemasangan.

Standar Lendutan Dek Rak dan Cara Mengevaluasinya

Lendutan — lengkungan vertikal pada balok rak atau panel dek yang dibebani — merupakan salah satu indikator kualitas rak yang paling jelas, namun hal ini jarang diungkapkan secara jelas dalam spesifikasi produk. Standar referensi industri untuk defleksi yang dapat diterima pada rak gudang adalah L/180, dengan L adalah bentang dalam milimeter. Untuk bentang 900 mm, hal ini memungkinkan defleksi titik tengah maksimum sebesar 5 mm pada beban tetapan penuh. Untuk bentang 1200 mm, rasio yang sama memungkinkan 6,67 mm.

Mengapa hal ini penting secara praktis? Lendutan yang berlebihan menimbulkan beberapa masalah bertingkat: dek rak yang membengkokkan barang ke tengah, menciptakan kondisi penumpukan yang tidak stabil; dalam sistem multi-tingkat, defleksi di bawah rak paling atas dapat menekan jarak bebas vertikal di bawah nilai nominalnya; dan siklus bongkar muat berulang pada rak yang secara teratur mencapai batas defleksinya mempercepat kelelahan logam pada titik sambungan balok ke tegak. Saat mengevaluasi penawaran rak, menanyakan nilai defleksi yang diuji kepada pemasok pada beban tetapan 100% — bukan hanya beban tetapan itu sendiri — akan mengungkapkan lebih banyak hal tentang kualitas sebenarnya dibandingkan perbandingan harga saja.
