Bagaimana Batasan Ketinggian yang Jelas Harus Mendorong Setiap Keputusan Rak Mezzanine

Ketinggian internal yang jelas — dimensi vertikal yang dapat digunakan dari lantai akhir hingga penghalang terendah di atas — adalah satu-satunya parameter yang paling membatasi dalam setiap rak mezzanine proyek sistem, namun sering kali diukur hanya pada satu atau dua titik dalam bangunan dibandingkan dipetakan secara sistematis di seluruh tapak instalasi. Struktur atap, saluran HVAC, pipa pemadam kebakaran, perlengkapan penerangan, dan balok landasan derek semuanya menciptakan batasan ketinggian lokal yang mungkin berada jauh di bawah ketinggian bersih nominal yang dinyatakan dalam spesifikasi bangunan. Memasang sistem rak platform baja mezzanine gudang tanpa survei penghalang overhead yang komprehensif secara rutin menghasilkan konflik struktural yang hanya ditemukan selama pemasangan, sehingga memerlukan perubahan rute balok yang mahal atau pengurangan ketinggian mezzanine.

Perhitungan tinggi bersih minimum untuk dua tingkat rak mezzanine system harus memenuhi semua hal berikut secara bersamaan: ruang kepala kosong yang diperlukan di lantai dasar di bawah dek mezzanine (biasanya 2.400–2.700 mm untuk akses personel dengan peralatan penanganan material); kedalaman struktural dek mezanin itu sendiri, termasuk balok primer, balok sekunder, dan dek (biasanya 250–450 mm tergantung bentang dan beban); ruang kepala bersih yang diperlukan pada tingkat lantai mezzanine (sekali lagi minimum 2.400–2.700 mm, lebih banyak jika unit rak atau rak tinggi akan dipasang di atas mezzanine); dan persyaratan izin pemadaman kebakaran, yang di banyak yurisdiksi mewajibkan adanya jarak minimum antara bagian atas penyimpanan dan deflektor sprinkler sebesar 450–600 mm. Menambahkan lapisan-lapisan ini sering kali menghasilkan ketinggian bersih bangunan minimum 6,5–7,5m untuk sistem rak lantai mezzanine dua tingkat yang fungsional, yang menghilangkan banyak bangunan gudang tua dari pertimbangan tanpa modifikasi struktural yang signifikan.

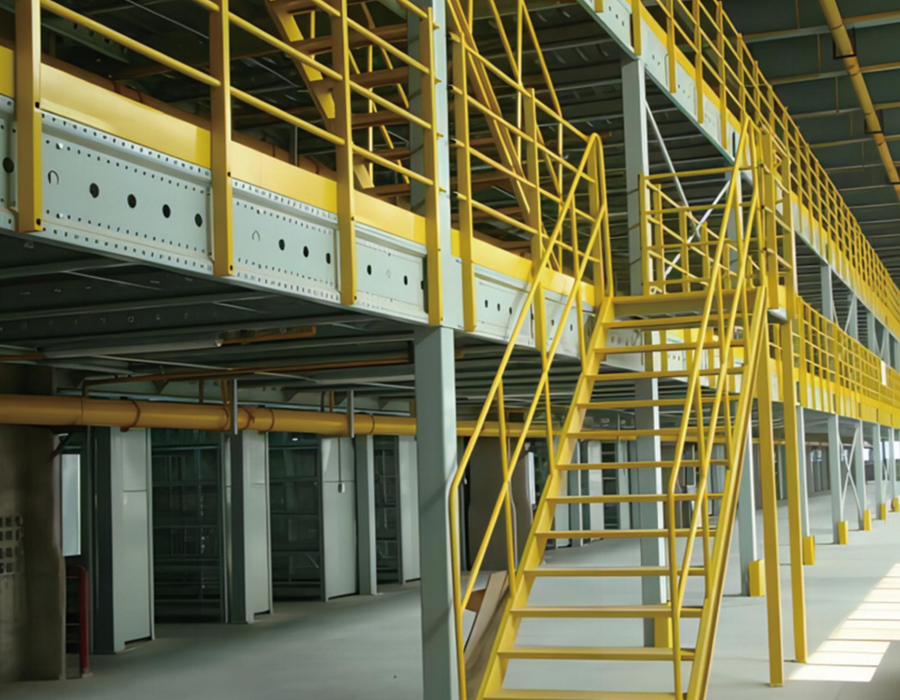

Jika ketinggian bangunan berada di garis batas, mengurangi kedalaman struktural dek mezzanine adalah faktor utama. Peralihan dari struktur primer balok-I konvensional ke balok seluler — balok baja dengan bukaan badan melingkar atau heksagonal — memungkinkan layanan seperti pipa sprinkler dan saluran listrik melewati jaringan balok, bukan di bawahnya, sehingga memulihkan kedalaman struktural 150–300 mm tanpa mengurangi kapasitas beban balok. Perubahan desain tunggal ini dapat membuat bangunan marginal layak untuk pemasangan sistem rak mezzanine penuh.

Tata Letak Kisi Kolom dan Pengaruh Berjenjangnya pada Pengoperasian Lantai Dasar

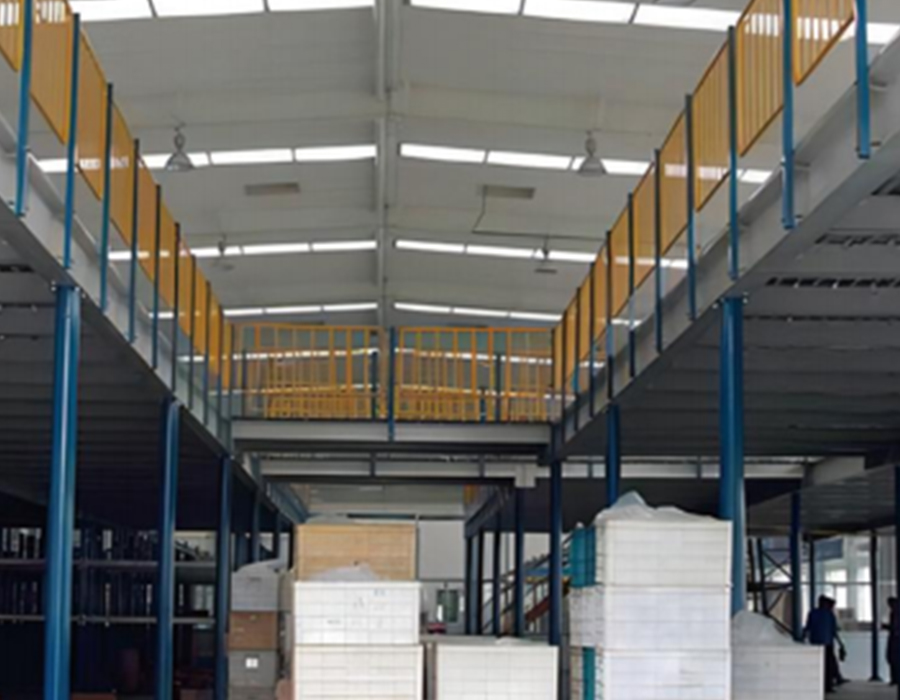

Kisi-kisi kolom pada sistem rak platform baja mezzanine gudang bukan sekadar pertanyaan struktural - ini adalah keputusan perencanaan tata ruang yang secara permanen membentuk bagaimana area lantai dasar di bawah mezzanine dapat digunakan untuk masa pakai instalasi. Kolom yang ditempatkan tanpa mengacu pada aliran material di lantai dasar, tata letak lorong rak, atau radius putar peralatan akan menciptakan penghalang yang mengurangi kegunaan lantai dasar jauh lebih banyak daripada tapak fisik kolom itu sendiri.

Kolom yang diposisikan di tengah lorong forklift yang direncanakan tidak hanya menghalangi lorong tersebut — kolom tersebut memaksa relokasi lorong yang dapat menekan ruang penyimpanan yang berdekatan, mengurangi panjang baris rak, atau menciptakan zona mati pada geometri sudut di sekitar kolom yang terlalu sempit untuk rak palet standar namun terlalu lebar untuk dibiarkan kosong. Efek kumulatif dari penempatan kolom yang buruk di zona lantai dasar dapat mengurangi posisi rak yang dapat digunakan sebesar 15–25% dibandingkan dengan tata letak yang kisi-kisi kolomnya dikoordinasikan dengan tata letak rak sejak awal.

Pendekatan perencanaan praktisnya adalah dengan menetapkan tata letak rak dan lorong di lantai dasar terlebih dahulu, kemudian menentukan kisi-kisi kolom mezzanine untuk menyelaraskan garis tengah kolom dengan baris rak tegak daripada dengan pusat rak lorong. Ini berarti kolom berada di antara posisi penyimpanan, bukan di dalam lorong, sehingga meminimalkan dampak operasional. Pada sebagian besar konfigurasi rak palet standar dengan lebar rongga 2.700 mm dan lebar lorong 3.500 mm, kisi-kisi kolom kira-kira 5.400 mm (dua lebar rongga) pada arah penyimpanan dan 8.000–10.000 mm pada arah lorong dapat diterapkan. Grid yang lebih lebar dari 10.000 mm mulai memerlukan balok primer yang jauh lebih dalam untuk mengontrol defleksi akibat beban lantai mezanin, sehingga meningkatkan kedalaman struktural dan menghabiskan ruang kepala.

Pemilihan Bahan Penghiasan: Pengorbanan Struktural dan Operasional di Seluruh Pilihan Umum

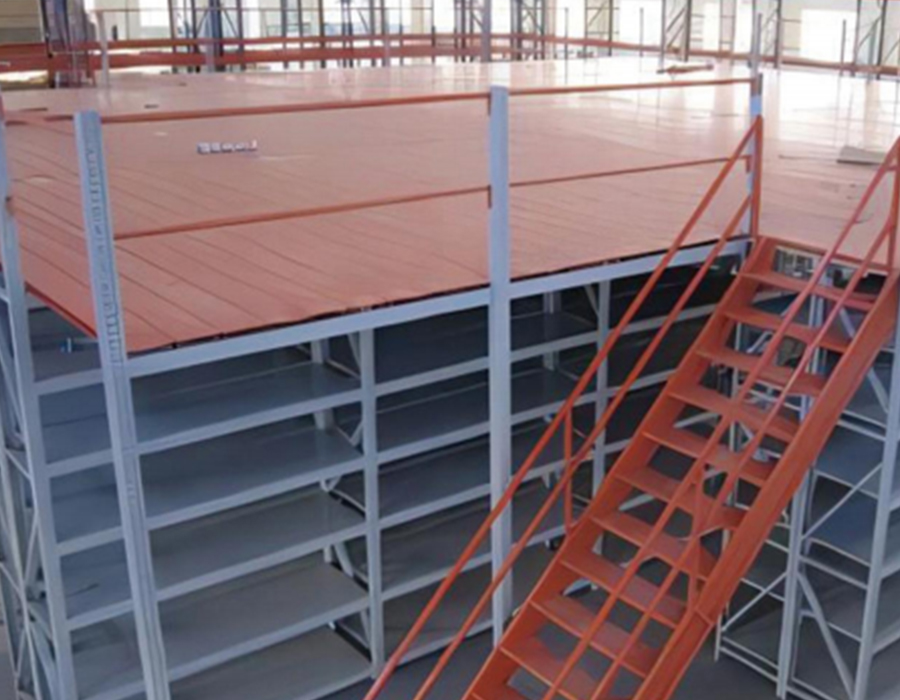

Lapisan penghiasan a sistem rak lantai mezzanine — permukaan yang berada di atas struktur balok sekunder dan membentuk platform yang dapat digunakan — ditentukan dalam beberapa material yang bersaing, masing-masing dengan karakteristik struktural, operasional, dan pemeliharaan yang berbeda. Pilihannya jarang sekali dilakukan secara langsung karena persyaratan pengaturannya berbeda antara permukaan lantai mezanin (tempat personel berjalan dan peralatan beroperasi) dan rak rak apa pun yang dipasang di atasnya (yang memerlukan alas yang rata dan mendistribusikan beban).

Papan partikel berikat resin adalah spesifikasi penghiasan yang paling umum dalam sistem rak mezzanine yang ditujukan untuk operasi pengambilan manual, terutama karena penampang tebalnya mendistribusikan beban titik dari dasar kaki rak ke area kontak yang lebih luas dan menyediakan permukaan berjalan yang tenang dan tidak licin. Persyaratan pemasangan yang penting adalah bahwa panel RBPB harus ditopang sepenuhnya di keempat sisinya — bentangan yang tidak ditopang antara balok sekunder di titik tengah panel menyebabkan delaminasi progresif di bawah pembebanan dinamis yang berulang. Di lingkungan dengan paparan kelembapan apa pun — termasuk ruang depan penyimpanan dingin dengan kelembapan tinggi dan area ruang pemuatan — RBPB bermuka fenolik atau pelat baja adalah spesifikasi yang sesuai, karena RBPB standar membengkak di bagian tepinya dan kehilangan integritas struktural dalam waktu 12–18 bulan setelah kontak rutin dengan kelembapan.

Persyaratan Kompartemen Kebakaran dan Pengaruhnya terhadap Tata Letak Rak Mezzanine

Sistem rak platform baja mezzanine gudang secara mendasar mengubah profil risiko kebakaran pada bangunan yang ditempatinya, dan persyaratan otoritas kebakaran untuk kompartementasi, pemadaman, dan jalan keluar sering kali menjadi faktor peraturan yang paling menghambat dalam desain mezzanine — lebih dari beban struktural atau tinggi bangunan di banyak proyek. Memahami persyaratan ini sebelum desain tata letak selesai mencegah skenario di mana desain mezzanine yang memiliki struktur yang baik memerlukan konfigurasi ulang besar-besaran untuk mencapai kepatuhan kebakaran.

Permasalahan intinya adalah bahwa lantai mezzanine menciptakan ruang tertutup di bawahnya yang berfungsi sebagai kompartemen api terpisah terlepas dari apakah lantai tersebut secara fisik tertutup oleh dinding. Sebagian besar peraturan bangunan dan interpretasi otoritas kebakaran memperlakukan bagian bawah dek mezanin sebagai langit-langit yang harus memiliki tingkat kebakaran sesuai standar tertentu atau dilengkapi dengan cakupan sprinkler di bawahnya seolah-olah ruangan tertutup. Dalam praktiknya, hal ini berarti bahwa pemasangan sistem rak mezzanine di gedung yang sudah memiliki sistem sprinkler di atap hampir selalu memerlukan kepala sprinkler tambahan yang dipasang di ruang sub-mezzanine, dan sering kali memerlukan lapisan sprinkler tambahan di atau tepat di bawah permukaan dek mezzanine untuk melindungi lantai di atasnya.

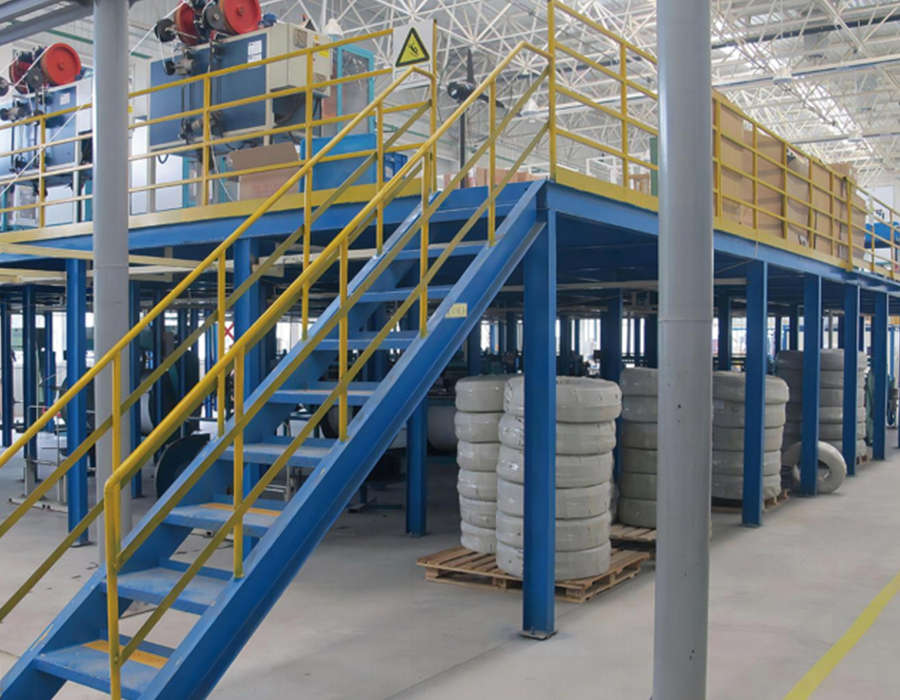

Persyaratan jalan keluar memberlakukan batasan tata letak tambahan. Sebagian besar peraturan kebakaran memerlukan dua cara independen untuk melarikan diri dari area lantai mezanin yang sering dikunjungi personel, dengan jarak tempuh maksimum ke tangga adalah 18–45 meter tergantung pada yurisdiksi dan klasifikasi hunian. Untuk pemasangan rak mezzanine berukuran besar, hal ini sering kali memerlukan dua tangga yang diposisikan untuk melayani ujung platform yang berlawanan, yang menghabiskan luas lantai mezzanine dan memerlukan bukaan yang sesuai melalui struktur dek mezzanine yang harus dibingkai dan dilindungi tepinya. Merencanakan lokasi tangga sebagai renungan - setelah tata letak rak diselesaikan - sering kali menghasilkan tangga yang bertentangan dengan ruang rak atau tidak dapat mencapai cakupan jarak perjalanan yang diperlukan tanpa tangga ketiga.

Spesifikasi Beban Langsung untuk Rak Mezzanine: Apa yang Sebenarnya Dicakup oleh Nilai Desain

Beban hidup desain untuk sistem rak lantai mezanin — biasanya dinyatakan dalam kN/m² atau ton per meter persegi — merupakan spesifikasi yang paling jelas dinyatakan dalam proposal pemasok, namun juga merupakan angka yang paling sering disalahartikan oleh pembeli. Peringkat beban hidup adalah asumsi beban terdistribusi merata (UDL) yang diterapkan di seluruh area lantai mezzanine penuh untuk tujuan desain struktural. Angka ini tidak mewakili beban maksimum yang dapat ditempatkan pada titik mana pun, dan tidak memperhitungkan efek dinamis dari peralatan yang bergerak atau beban terpusat dari alas kaki rak.

Lantai mezzanine yang dirancang dengan kapasitas 5 kN/m² (kira-kira 500 kg per meter persegi) tidak berarti bahwa setiap meter persegi dapat secara bersamaan membawa 500 kg rak ditambah 500 kg produk — angka 5 kN/m² adalah jumlah gabungan yang diperbolehkan untuk struktur, penyimpanan, dan hunian. Selain itu, distribusi yang diasumsikan dalam perhitungan UDL adalah seragam, namun sistem rak memusatkan beban pada titik dasar kaki. Tempat rak bentang panjang standar dengan tapak 2.400 mm × 600 mm dan kapasitas 1.500 kg terkonsentrasi yang memuat empat kontak pelat dasar, masing-masing dengan area kontak mungkin 60 mm × 60 mm. Tekanan lantai lokal pada setiap titik kontak mungkin sepuluh hingga lima belas kali UDL nominal, yang berarti dek dan struktur balok sekunder harus diperiksa terhadap adanya pukulan dan tekukan lokal di bawah beban terkonsentrasi selain pemeriksaan UDL global.

Di Huijian, desain sistem rak mezzanine kami dikembangkan melalui pusat R&D khusus kami, dengan perhitungan struktural yang secara eksplisit menangani beban titik dasar kaki UDL global dan lokal — kombinasi yang mencerminkan kinerja sebenarnya lantai mezzanine dalam pelayanan, bukan tampilannya pada lembar spesifikasi peringkat beban sederhana.

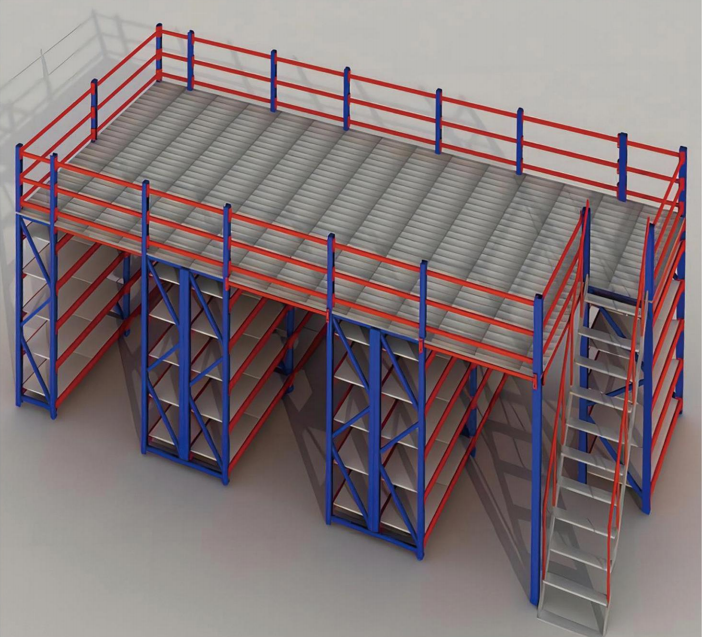

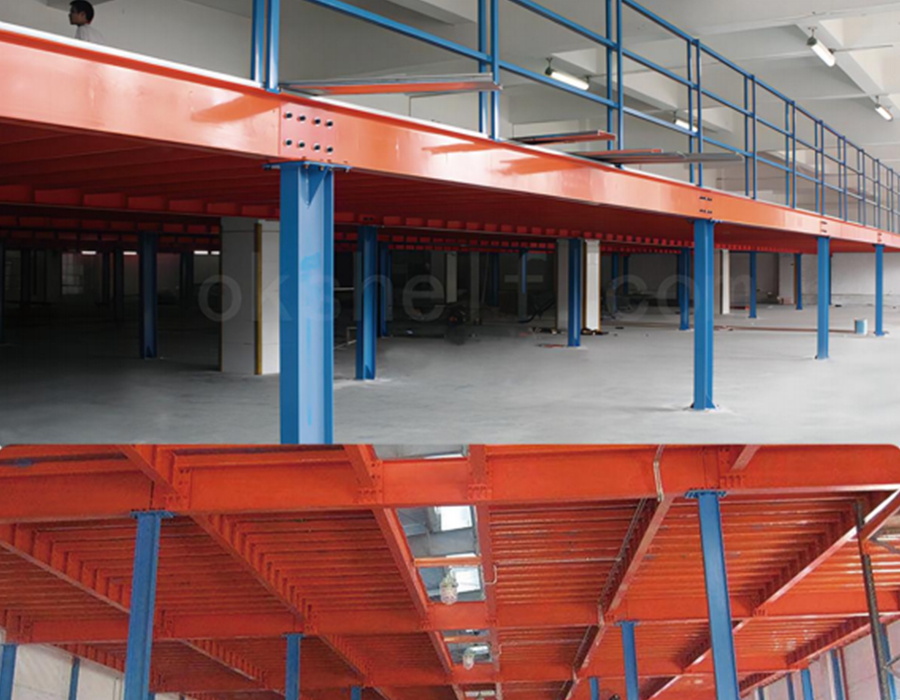

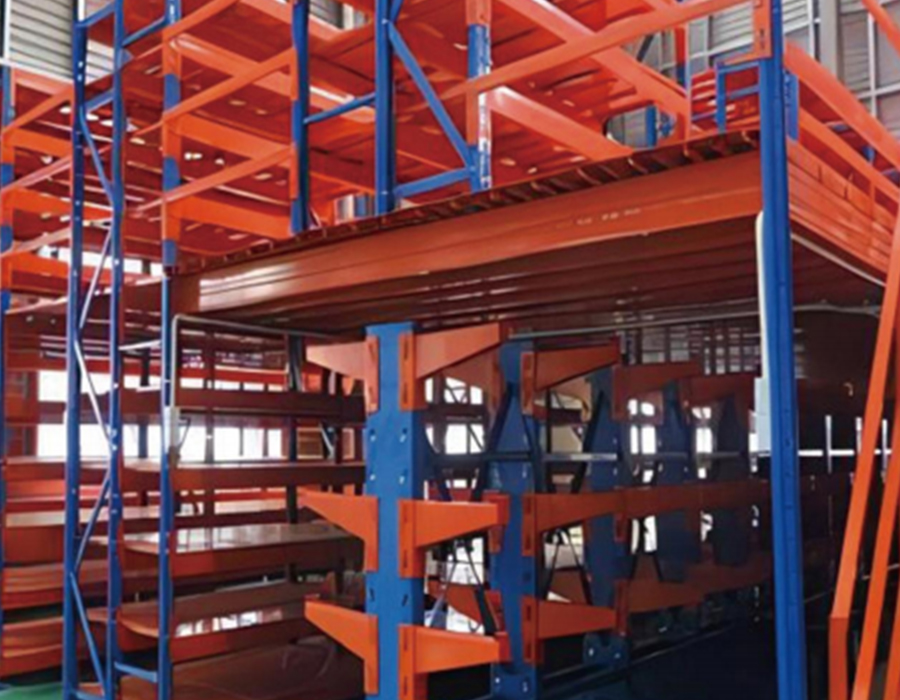

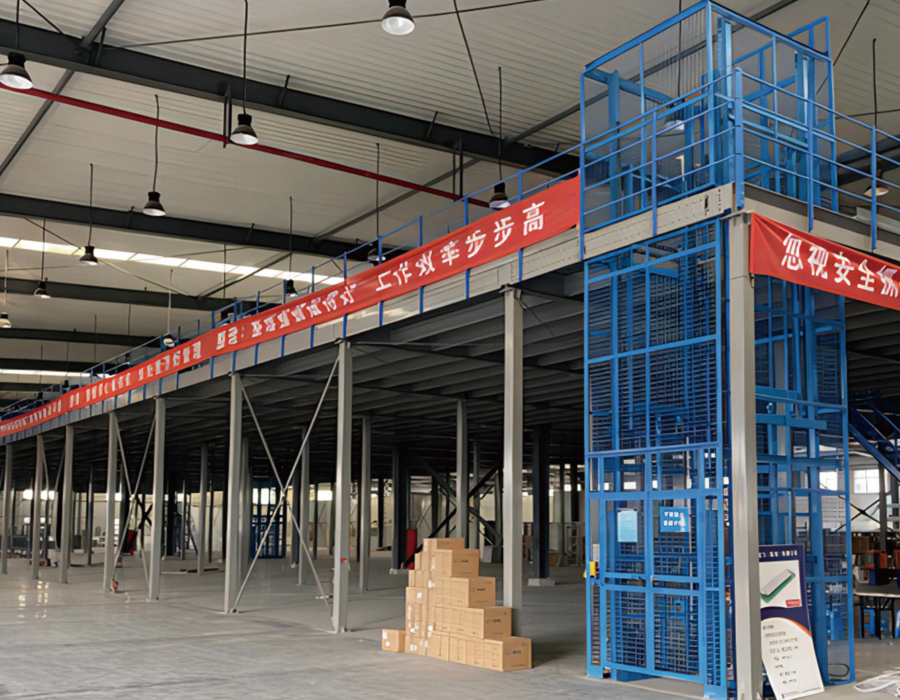

Integrasi Konveyor Vertikal dan Lift Barang ke dalam Desain Sistem Rak Mezzanine

Sistem rak mezzanine yang hanya mengandalkan tangga untuk pergerakan barang vertikal menjadi hambatan produktivitas seiring dengan peningkatan produksi. Integrasi konveyor vertikal, lift barang, atau lift palet ke dalam struktur mezzanine merupakan pertimbangan desain yang harus ditangani pada tahap perencanaan tata letak — retrofit elemen-elemen ini ke dalam instalasi mezzanine yang telah selesai jauh lebih rumit dan mahal dibandingkan menggabungkannya dari awal.

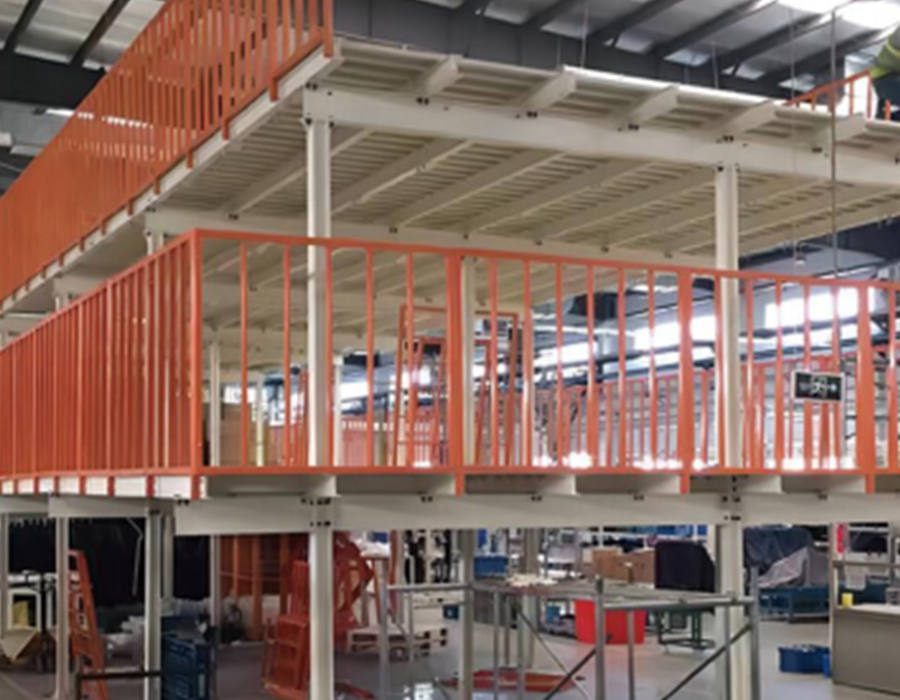

Implikasi struktural dari poros pengangkat barang yang menembus dek mezanin adalah bahwa bukaan dek harus dibingkai sepenuhnya dengan balok pemangkas struktural yang mampu mengalihkan beban yang seharusnya ditanggung oleh balok sekunder yang terputus. Balok pemangkas memindahkan beban yang dialihkan ini ke balok primer terdekat, yang ukurannya harus mampu memikul area anak sungai tambahan. Untuk bukaan pengangkatan yang besar — ​​pengangkatan palet dengan platform 1.200mm × 1.200mm memerlukan bukaan dek kira-kira 1.500mm × 1.500mm termasuk jarak bebas — beban balok pemangkas bisa sangat besar dan mungkin memerlukan kolom mezzanine tambahan yang berdekatan dengan bukaan untuk menyediakan jalur beban pendek ke pondasi.

Di luar rangka struktural, antarmuka antara lift dan dek mezzanine memerlukan perhatian khusus pada tiga area:

• Toleransi leveling: Lift barang dan konveyor vertikal harus tiba di lantai mezzanine dalam jarak ±5 mm dari permukaan dek akhir untuk kelancaran perpindahan troli dan palet. Lendutan struktural dek mezanin akibat beban dan penurunan pondasi angkat seiring waktu dapat menyebabkan platform angkat dan dek menyimpang dari keselarasan setelah pemasangan. Menentukan perangkat perataan yang dapat disesuaikan pada titik pendaratan lift, bukan pelat ambang tetap, memungkinkan penyelarasan kembali tanpa modifikasi struktural.
• Perlindungan tepi pada bukaan dek: Pembukaan dek mezanin untuk poros pengangkat dapat menimbulkan bahaya jatuh apabila platform pengangkat tidak berada pada tingkat mezanin. Gerbang keselamatan yang saling bertautan — gerbang yang hanya dapat dibuka ketika platform lift ada dan rata — merupakan spesifikasi yang tepat untuk setiap lift barang yang digunakan dalam lingkungan mezzanine berawak. Penghalang rantai sederhana atau gerbang berengsel tanpa saling bertautan tidak memadai untuk mematuhi peraturan keselamatan industri di sebagian besar yurisdiksi.
• Isolasi getaran: Konveyor vertikal dan lift bolak-balik menghasilkan getaran berkala yang ditransmisikan melalui struktur pemasangannya ke rangka mezanin. Tanpa isolasi yang dipasang antara dasar konveyor dan struktur mezanin, getaran ini akan melemahkan sambungan baut dan dapat melonggarkan pengencang rak di ruang yang berdekatan selama berbulan-bulan pengoperasian terus-menerus. Dudukan anti-getaran atau bantalan isolasi pada rangka dasar konveyor harus ditetapkan sebagai standar, bukan sebagai peningkatan opsional.

Struktur Mezzanine Modular vs. Dibuat Khusus: Di Mana Sebenarnya Letak Perbedaan Biaya

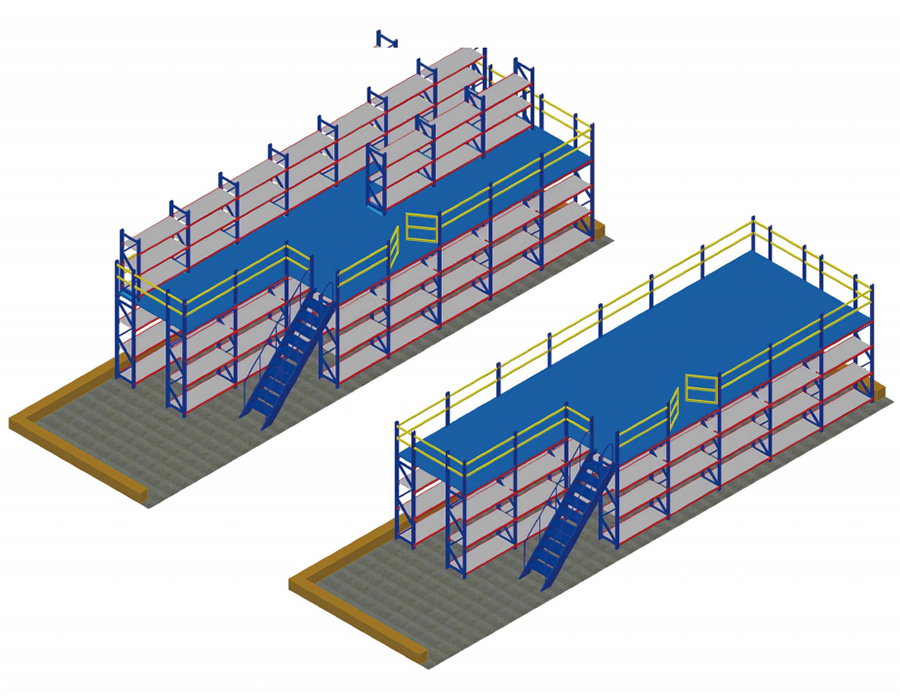

Pilihan antara sistem rak mezzanine modular — dibangun dari komponen standar yang telah direkayasa sebelumnya secara bertahap — dan struktur yang sepenuhnya dibuat khusus sering kali dibingkai sebagai perbandingan biaya langsung di mana modular lebih murah. Pembingkaian ini akurat dalam banyak aplikasi standar tetapi rusak dalam kondisi tertentu di mana keterbatasan sistem modular menghasilkan biaya tersembunyi yang hanya muncul selama instalasi atau pengoperasian dan bukan pada penawaran awal.

Sistem mezzanine modular mencapai efisiensi biaya melalui ukuran kolom standar dengan penambahan ketinggian tetap (biasanya langkah 100mm atau 150mm), bentang balok standar dengan lebar tetap (umumnya 2.000mm, 2.500mm, 3.000mm), dan detail sambungan pra-rekayasa yang diulang secara identik di seluruh struktur. Standarisasi ini secara signifikan mengurangi waktu rekayasa dan biaya fabrikasi untuk tapak mezanin persegi panjang pada bangunan dengan dimensi biasa. Perbandingan biaya benar-benar menguntungkan sistem modular dalam kondisi ini sebesar 20–35% dibandingkan struktur khusus yang setara.

Kondisi dimana sistem modular kehilangan keunggulan biaya meliputi:

• Geometri bangunan tidak beraturan: Tapak mezanin non-persegi panjang — bentuk L, sudut terpotong untuk menghindari kolom, atau mezanin yang mengelilingi elemen struktur — memerlukan balok yang dipotong khusus dan detail sambungan non-standar yang menghilangkan efisiensi fabrikasi sistem modular sambil tetap mempertahankan batasan dimensi pertambahan tetapnya.
• Beban terkonsentrasi tinggi: Komponen mezanin modular standar dirancang untuk peringkat UDL tertentu. Jika rak atau peralatan membebankan beban terkonsentrasi yang memerlukan peningkatan balok atau kolom tambahan dalam modul standar, sistem modular harus dimodifikasi secara lokal — yang seringkali memerlukan biaya lebih besar daripada menggabungkan peningkatan tersebut ke dalam desain khusus sejak awal.
• Batasan ketinggian yang ketat: Sistem modular menawarkan kemampuan terbatas untuk meminimalkan kedalaman struktural karena profil balok ditetapkan oleh rangkaian produk standar. Fabrikasi khusus memungkinkan optimalisasi kedalaman sinar menggunakan balok seluler, balok castellated, atau bagian non-standar yang memulihkan ruang kepala 100–200 mm pada bangunan dengan ketinggian kritis.

Kami rak platform baja mezzanine gudang sistem tersedia dalam konfigurasi kustom modular dan rekayasa penuh, dikembangkan melalui pusat Litbang kami seluas 1.500 meter persegi dan diproduksi di enam lini produksi khusus — yang berarti solusi struktural dapat disesuaikan secara tepat dengan geometri bangunan dan persyaratan beban daripada memaksa bangunan untuk menyesuaikan diri dengan grid produk standar.

Mengelola Penyelesaian Diferensial Antara Kolom Mezzanine dan Struktur Rak yang Ada

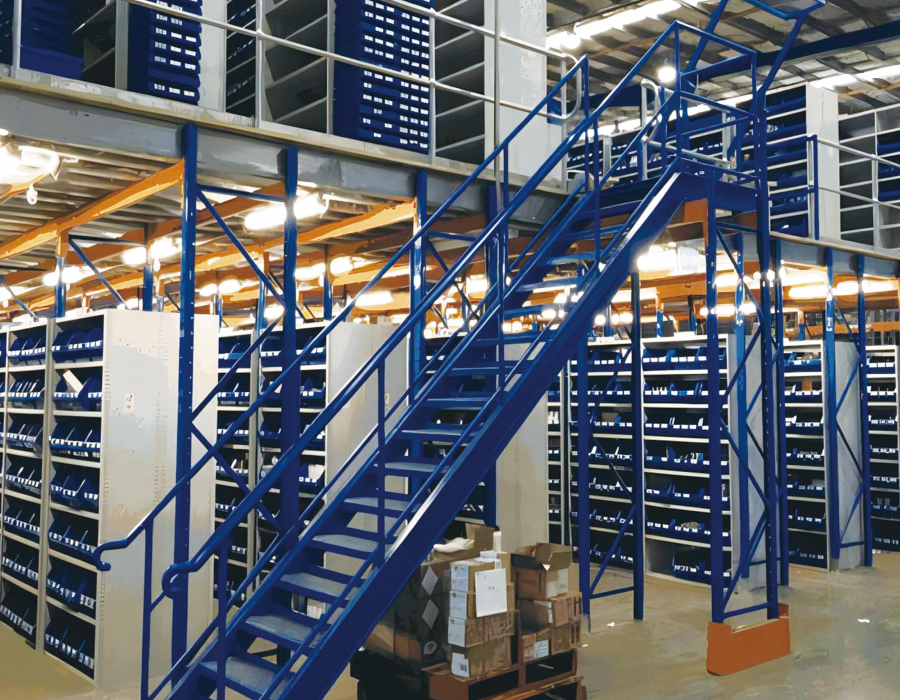

Di fasilitas gudang di mana sistem rak lantai mezzanine dipasang di dekat atau terhubung secara struktural dengan rak palet tugas berat yang ada, penyelesaian diferensial antara kolom mezzanine dan rak tegak yang berdekatan merupakan masalah kemudahan servis jangka panjang yang jarang ditangani dalam perencanaan pemasangan. Kedua jenis struktur tersebut membebankan beban titik yang signifikan pada pelat lantai gudang, namun hal tersebut terjadi melalui area pelat dasar yang berbeda, pada intensitas beban yang berbeda, dan dengan riwayat pembebanan yang berbeda – kondisi yang menghasilkan tingkat penurunan yang berbeda dari waktu ke waktu.

Kolom mezzanine biasanya memberikan beban titik berkelanjutan yang lebih tinggi daripada rak palet tegak lurus — kolom mezzanine yang menopang 40–60 ton lantai, beban hidup, dan rak di atasnya menghasilkan tekanan pelat dasar dengan urutan besarnya lebih tinggi daripada rak palet standar tegak di bawah tapak yang sama. Jika keduanya didirikan pada pelat beton yang sama dengan ketebalan yang seragam, kolom mezanin akan menyebabkan defleksi pelat yang lebih besar dan penurunan rangkak jangka panjang dibandingkan rak tegak yang berdekatan. Selama dua hingga lima tahun, penurunan diferensial ini dapat menghasilkan perpindahan vertikal relatif sebesar 5–15 mm antara kolom mezanin dan baris rak yang berdekatan — cukup untuk menghasilkan busur terukur pada rak tegak yang terhubung secara fisik atau menahan struktur mezanin, dan untuk menciptakan kemiringan yang terlihat pada permukaan dek mezanin yang mempengaruhi stabilitas palet dan penanganan peralatan beroda.

Pendekatan struktural yang benar adalah dengan memperlakukan mezzanine dan rak yang berdekatan sebagai struktur independen dengan sambungan pergerakan yang disengaja di antara keduanya, terlepas dari seberapa dekat jaraknya satu sama lain. Kolom mezanin harus ditambatkan ke pelat melalui pelat dasar yang berukuran sedemikian rupa sehingga membatasi tekanan lantai hingga tingkat yang konsisten dengan daya dukung pelat dalam jangka panjang, bukan hanya kekuatan luluh jangka pendeknya. Jika pelat diketahui tipis atau tanah dasar bersifat kompresibel, perbaikan tanah di bawah lokasi kolom mezanin — melalui grouting pemadatan atau pemasangan tiang pancang mikro — merupakan solusi jangka panjang yang lebih andal dibandingkan mencoba mendistribusikan beban mezanin hanya melalui pelat dasar berukuran besar.
