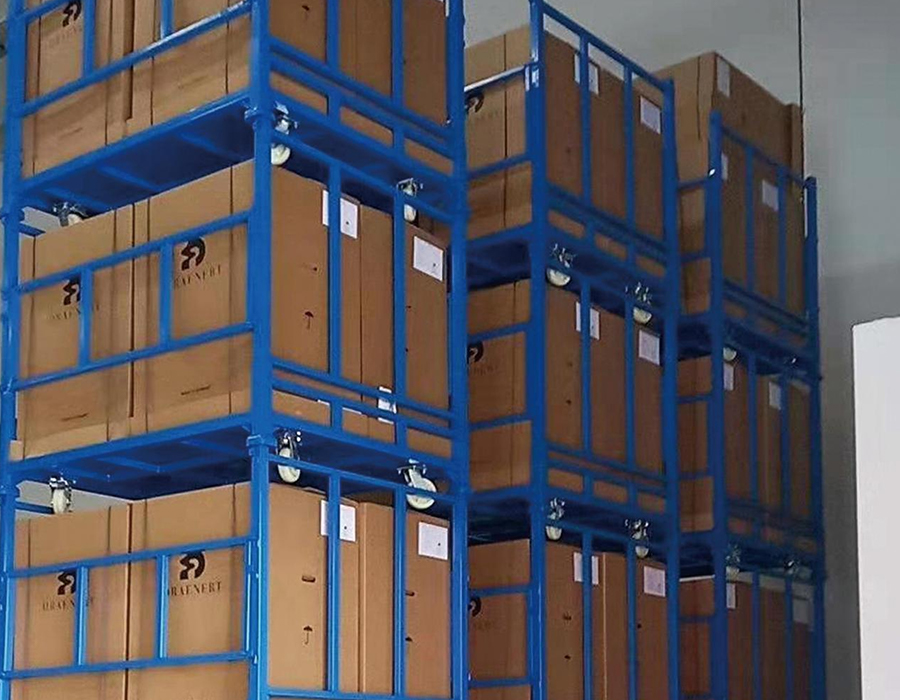

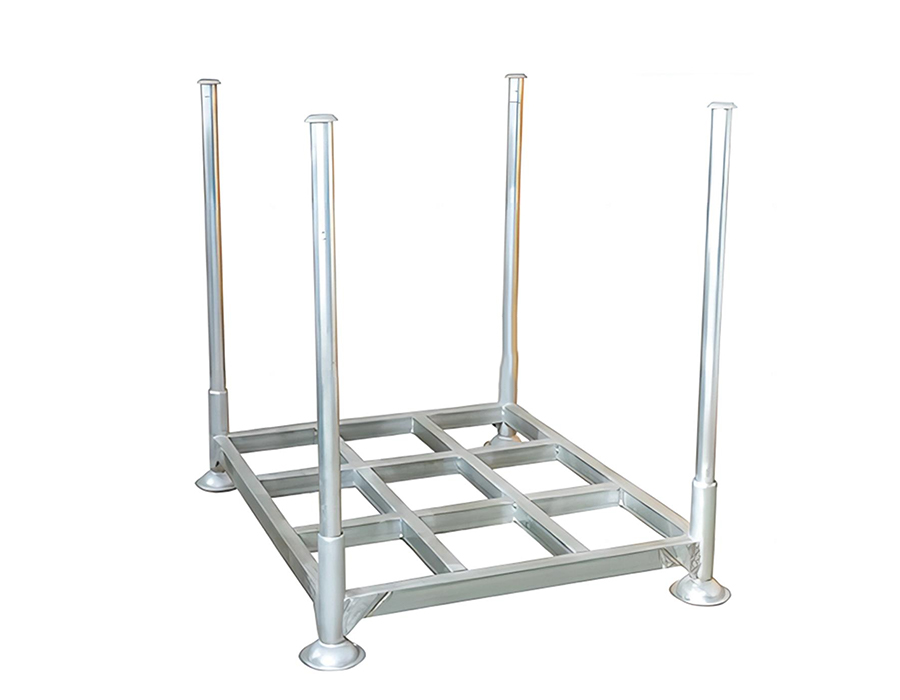

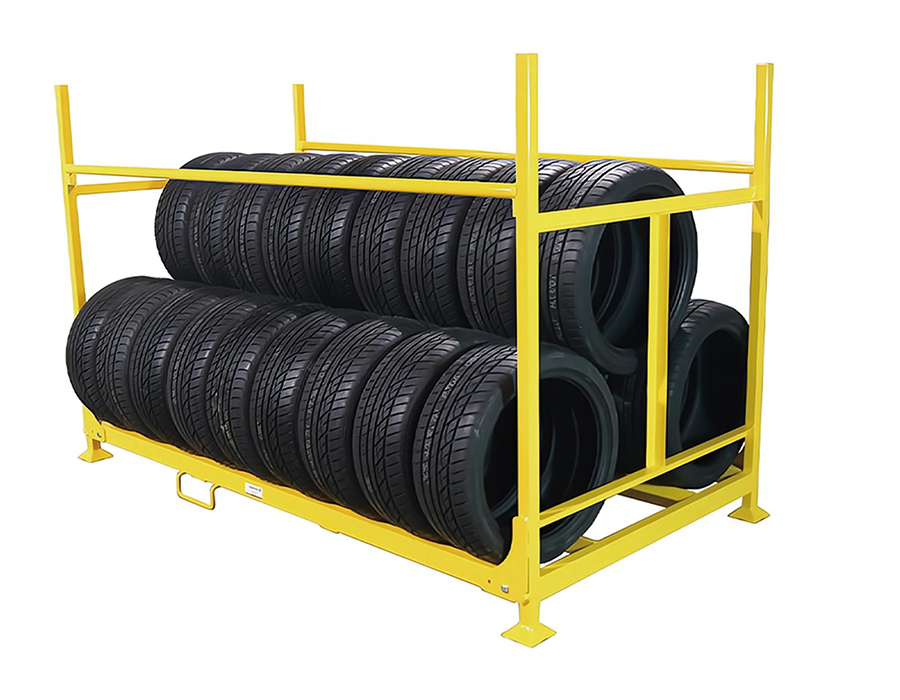

Rak yang dapat ditumpuk adalah sistem penyimpanan terpadu yang dirancang untuk pengoperasian forklift dan penumpukan vertikal multi-tingkat, tersedia dalam konfigurasi penyimpanan dingin tetap, dapat dilipat, pasca-palet, dan grid terbalik untuk memenuhi beragam kebutuhan lingkungan penyimpanan dan jenis produk yang berbeda.
Semua varian dibuat dari baja berkekuatan tinggi untuk integritas struktural dan kinerja penumpukan multi-tingkat yang stabil. Model penyimpanan dingin diperlakukan dengan standar anti-korosi khusus untuk kinerja jangka panjang yang andal di lingkungan bersuhu rendah dan lembab tinggi; model yang dapat dilipat dan tipe pasca mengurangi volume muatannya hingga sebagian kecil saat kosong, sehingga memberikan penghematan yang signifikan pada biaya logistik transportasi pulang pergi.
Desain produk menyeimbangkan visibilitas kargo dengan kemudahan akses — varian dek jaring terbuka memungkinkan pemeriksaan stok visual tanpa memindahkan barang; mekanisme pelipatan dan sambungan tiang divalidasi melalui pengujian ketahanan siklik untuk keandalan jangka panjang dan overhead pemeliharaan yang rendah.
Banyak digunakan dalam logistik rantai dingin makanan, penyimpanan bahan mentah manufaktur, komponen otomotif, pelabuhan terbuka, dan rantai pasokan loop tertutup — solusi yang fleksibel dan efisien untuk meningkatkan kepadatan penyimpanan per meter persegi dan mengurangi biaya pergudangan dan logistik secara keseluruhan.
Bayangkan sebuah gudang di akhir suatu shift: palet barang jadi menunggu di ruang penerima, ba...
Baca Lebih LanjutKetika forklift menjatuhkan palet penuh ke balok rak, strukturnya menerima lebih dari beban st...
Baca Lebih LanjutAnhui Huijian Intelligent Equipment Co., Ltd. baru-baru ini menyambut delegasi perwakilan dari pe...
Baca Lebih LanjutMengapa Rak Cetakan Merupakan Alat Alur Kerja Inti Dalam lingkungan produksi mana pun ya...
Baca Lebih LanjutApa Itu Rak Tanpa Baut Tugas Ringan? Rak Tanpa Baut Tugas Ringan adalah jenis rak penyim...
Baca Lebih LanjutMekanisme penumpukan di rak tumpukan gudang — di mana tiang sudut dari dudukan rak atas ke dalam soket kerah atau cangkir penerima di rak bawah — tampak mudah secara mekanis, namun geometri sambungan ini mengatur stabilitas lateral kolom bertumpuk dan jumlah tingkatan maksimum praktis yang dapat dicapai dengan aman di bawah beban. Kedalaman pengikatan pasak ke dalam soket kerah adalah dimensi yang paling kritis: kedalaman pengikatan yang tidak memadai memungkinkan rak atas bergoyang karena pembebanan eksentrik, sedangkan tinggi pasak yang berlebihan di atas collar dapat menyebabkan tekuk pasak sebelum collar memberikan penahan lateral.
Sebagian besar desain rak tumpukan logam gudang standar menggunakan kedalaman pasca pengikatan 50–80 mm, yang memberikan batasan lateral yang memadai untuk penumpukan dua atau tiga tingkat di bawah beban yang didistribusikan secara merata. Namun, ketika beban ditempatkan tidak tepat di tengah – hal yang umum terjadi ketika bagian-bagian yang bentuknya tidak beraturan, batangan batang panjang, atau wadah yang terisi sebagian disimpan – beban eksentrik menghasilkan momen jungkit yang harus ditahan oleh sambungan kerah. Pada ketinggian tiga atau empat tingkat, lengan momen dari eksentrisitas beban hingga sambungan kerah terendah mengalikan gaya lateral pada alas dengan jumlah tinggi tingkat, artinya eksentrisitas yang secara struktural tidak penting pada satu tingkat dapat menjadi masalah stabilitas pada empat tingkat dengan beban yang sama.
Pemeriksaan desain yang mengatur kolom rak tumpukan gudang multi-tingkat bukanlah kapasitas kompresi aksial — tiang baja hampir selalu memadai dalam kompresi murni — namun kombinasi interaksi aksial-plus-tekuk pada titik pengikatan kerah, di mana tiang secara bersamaan dikompresi oleh beban di atas dan ditekuk oleh reaksi pengekangan lateral dari kerah. Pabrikan yang menilai rak tumpukan mereka berdasarkan beban aksial statis saja tanpa menentukan asumsi eksentrisitas atau jumlah tingkat maksimum untuk beban tertentu memberikan spesifikasi yang tidak lengkap. Pembeli yang mengoperasikan rak tumpukan pada tiga tingkat atau lebih harus meminta data interaksi beban gabungan, bukan hanya peringkat beban per rak.
Tiang sudut vertikal dari rak tumpukan logam gudang diproduksi dalam beberapa profil penampang, dan pilihan di antara profil tersebut tidak hanya memengaruhi kinerja struktural tetapi juga konsistensi kesesuaian kerah, ketahanan terhadap kerusakan permukaan, dan kemudahan perbaikan setelah benturan. Tiga profil tiang yang paling umum adalah tabung bulat, tabung persegi, dan bagian sudut, masing-masing dengan karakteristik berbeda yang membuatnya lebih atau kurang cocok tergantung pada lingkungan pengoperasian.
| Posting Profil | Efisiensi Struktural | Konsistensi Kecocokan Kerah | Perilaku Dampak Kerusakan | Aplikasi Khas |
| Tabung bundar | Tinggi — kekuatan yang sama ke segala arah | Luar biasa — soket melingkar terpusat pada dirinya sendiri | Penyok secara lokal tanpa kehilangan bagian global | Penumpukan tugas berat dan tingkat tinggi |
| Tabung persegi | Bagus - bergantung pada orientasi | Bagus — diperlukan penyelarasan sudut | Kerusakan sudut mengurangi bagian secara signifikan | Tugas sedang, penggunaan gudang standar |
| Bagian sudut | Sedang — bagian terbuka rentan terhadap torsi | Sedang — peka terhadap keselarasan | Deformasi kaki sering terjadi akibat benturan samping | Tugas ringan, penanganan jarang |
Tiang tabung bundar memiliki keunggulan struktural yang sering kali kurang dihargai: momen inersia kutubnya sama di semua arah lateral, yang berarti tiang tersebut menahan tekuk secara merata baik beban lateral datang dari depan, samping, atau diagonal. Hal ini sangat penting dalam aplikasi rak tumpukan di mana arah potensi pemuatan ujung tidak dapat diprediksi — forklift yang menyenggol kolom tumpukan dari sudut mana pun akan menghadapi hambatan yang sama, apa pun arah pendekatannya. Sebaliknya, tiang tabung persegi memiliki ketahanan lentur yang lebih tinggi pada sumbu sentroidalnya yang sejajar dengan permukaan tabung, namun ketahanan yang lebih rendah terhadap sumbu diagonal — arah yang paling sering dibebani selama tumbukan forklift miring. Untuk tugas berat rak tumpukan baja gudang beroperasi di lingkungan forklift yang sibuk, tiang tabung bundar secara konsisten mengungguli tabung persegi dalam hal ketahanan terhadap benturan meskipun ketebalan dinding serupa atau lebih rendah.
Dek — platform penahan beban horizontal dari rak tumpukan gudang — dibuat dalam beberapa konfigurasi yang memiliki konsekuensi langsung terhadap stabilitas produk, distribusi beban di seluruh struktur dek, dan kepraktisan bongkar muat berbagai jenis produk. Pemilihan konfigurasi dek yang salah untuk produk yang disimpan sering kali menyebabkan kerusakan produk, kesulitan penanganan, dan keausan dek dini yang dapat dihindari dengan proses spesifikasi yang lebih disengaja.

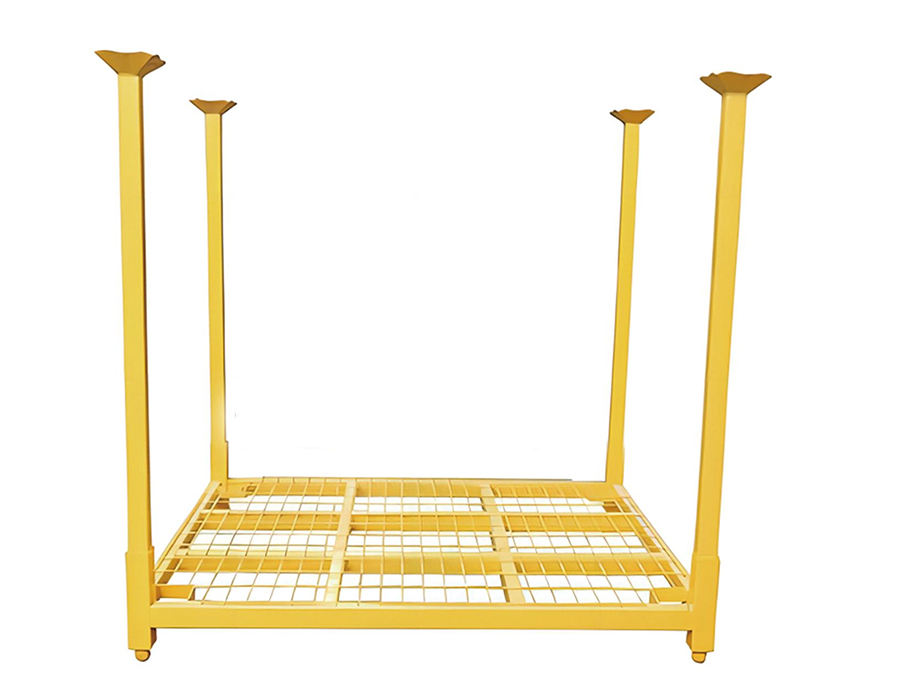

Dek wire mesh yang dilas memberikan ventilasi dan visibilitas melalui permukaan dek, sehingga cocok untuk menyimpan produk yang mendapat manfaat dari aliran udara — suku cadang otomotif yang mengalami kondensasi, wadah food grade yang memerlukan pemeriksaan tanpa membongkar, dan komponen yang harus terlihat untuk verifikasi inventaris tanpa membuka rak. Keterbatasan wire mesh adalah kapasitas menahan beban per satuan luas lebih rendah dibandingkan pelat padat dengan berat material yang setara, dan bukaan mesh dapat merobek pengencang yang menonjol, pengikat kabel, atau kemasan yang tidak beraturan, sehingga menyebabkan kerusakan saat beban digeser atau diseret melintasi permukaan. Diameter kawat jaring dan ukuran bukaan harus disesuaikan dengan komponen terkecil atau elemen pengemasan yang mungkin ditempatkan di dek — bukaan jaring 50mm × 50mm terlalu besar untuk rak yang menyimpan bagian kotak kecil yang sebagian dapat menembus jaring karena beratnya sendiri.

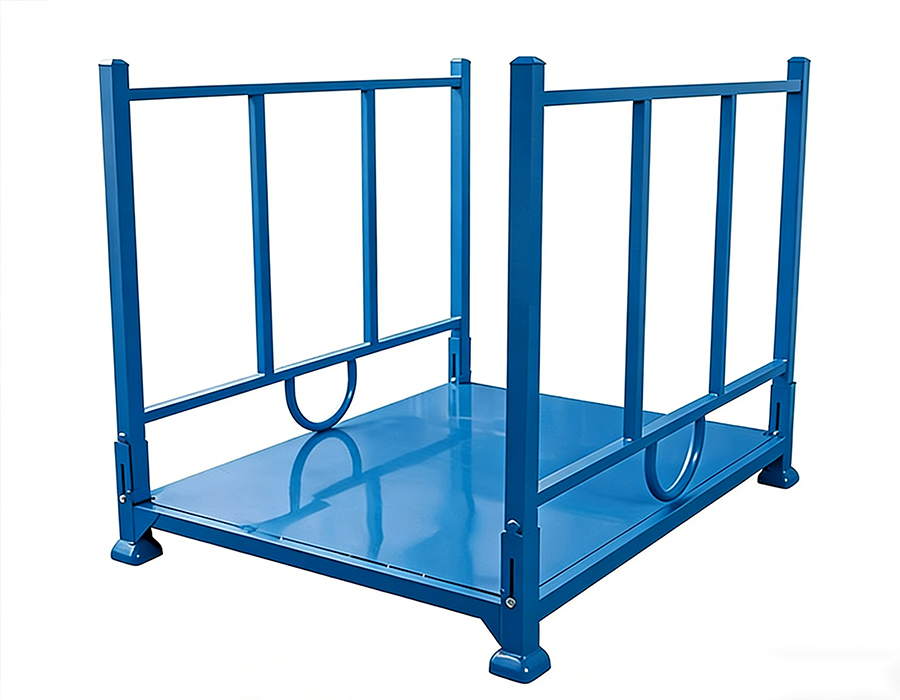

Dek pelat padat, biasanya baja canai dingin atau baja canai panas berukuran 3–6 mm, memberikan permukaan bantalan kontinu yang mendistribusikan beban terkonsentrasi dari produk dengan dasar tidak beraturan lebih efektif daripada mesh. Mereka adalah pilihan yang tepat untuk menyimpan produk dengan tapak dasar yang kecil — wadah berbentuk silinder, cetakan berbentuk, atau produk apa pun yang hanya bertumpu pada satu atau dua kabel jaring daripada membentang melintasi kisi-kisi jaring. Batasan praktisnya adalah bobot: dek pelat padat berukuran 1.200 mm × 1.000 mm dengan ketebalan 5 mm menambah sekitar 47 kg pada bobot rak kosong, yang terakumulasi dengan cepat dalam armada rak tumpukan baja gudang yang sering ditangani dan diposisikan ulang.
Dek baja bergelombang atau bergaris menawarkan keunggulan efisiensi struktural — bagian yang diprofilkan memberikan ketahanan lentur yang jauh lebih tinggi dibandingkan pelat datar dengan ketebalan material yang sama, sehingga kapasitas bentang dek meningkat tanpa peningkatan bobot sendiri secara proporsional. Punggungan permukaan juga memberikan tingkat penahan lateral untuk produk dengan alas datar, sehingga mengurangi tergelincir selama penanganan. Keterbatasannya adalah pada pembersihan: residu produk, pelumas, dan kontaminasi partikulat menumpuk di seruling dek dan sulit dibersihkan secara menyeluruh, membuat dek bergelombang tidak cocok untuk lingkungan penyimpanan yang bersentuhan dengan makanan atau diatur secara farmasi di mana kebersihan permukaan harus dapat diverifikasi.
Rak tumpukan logam gudang yang kosong menghadirkan tantangan manajemen ruang yang signifikan di fasilitas di mana pemanfaatan rak berfluktuasi seiring siklus produksi atau inventaris. Proses produksi penuh mungkin memerlukan 500 rak yang digunakan aktif secara bersamaan; di antara proses berjalan, rak tersebut harus disimpan tanpa menempati ruang yang diperlukan untuk pengoperasian lainnya. Penyusunan — meruntuhkan rak menjadi konfigurasi kompak yang memungkinkan beberapa rak kosong disimpan dalam satu tapak — adalah solusi utama, namun rasio penyarangan dan mekanisme pencapaian penyatuan sangat bervariasi antar desain rak dan memengaruhi efisiensi operasional dengan cara yang melampaui perhitungan ruang penyimpanan.
Rasio bersarang menggambarkan berapa banyak rak kosong yang roboh yang menempati ruang vertikal dari satu rak yang dimuati. Rasio penumpukan 4:1 berarti empat rak kosong ditumpuk setinggi satu rak yang terisi, sehingga mengurangi kebutuhan ruang penyimpanan kosong hingga 25% dari ruang penyimpanan aktif. Untuk mencapai rasio sarang yang tinggi, ketinggian tiang sudut rak di atas permukaan geladak saat roboh harus diminimalkan — dalam praktiknya, ini berarti tiang harus dilipat, dilepas, atau diturunkan di bawah permukaan geladak selama bersarang. Desain tiang lipat mencapai rasio sarang tertinggi (seringkali 5:1 atau 6:1) tetapi menimbulkan kompleksitas mekanis pada titik engsel yang rentan terhadap kerusakan di lingkungan penanganan yang kasar dan memerlukan inspeksi sebelum digunakan untuk memverifikasi bahwa kait tiang telah terpasang sepenuhnya.

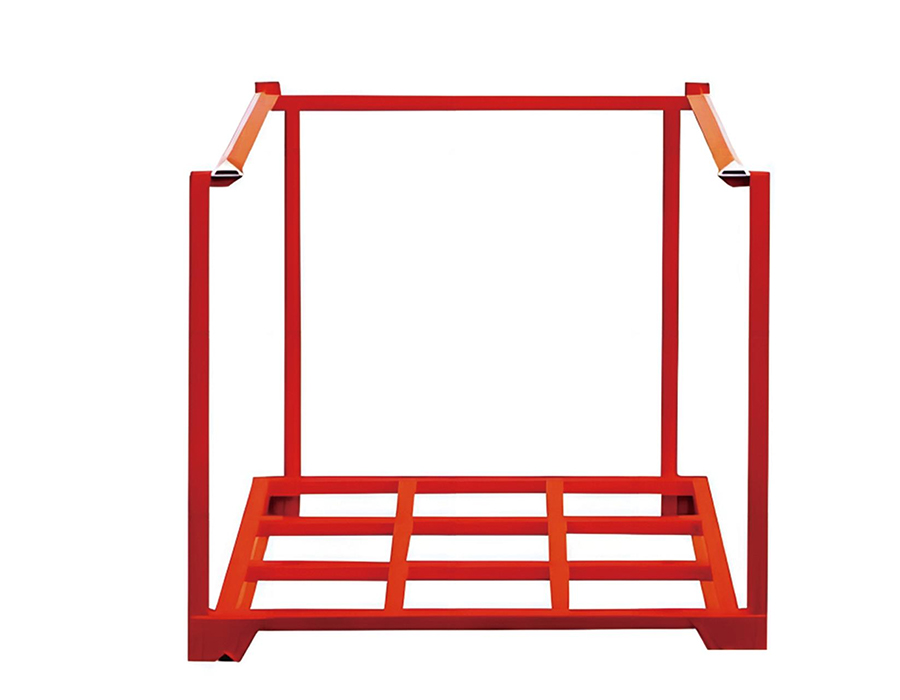

Rak tiang tetap dengan geometri tiang meruncing — di mana bagian atas masing-masing tiang berdiameter sedikit lebih kecil daripada bagian bawah, memungkinkan tiang dari rak kosong bagian atas untuk meluncur ke dalam soket kerah rak bawah lebih jauh dibandingkan selama pengoperasian dengan beban — mencapai rasio bersarang 3:1 hingga 4:1 tanpa komponen pelipatan mekanis. Kesederhanaan desain ini mengurangi kebutuhan pemeliharaan dan menghilangkan mode kegagalan lipatan yang tidak terkunci yang mengakibatkan keruntuhan pasak selama pemuatan. Pengorbanannya adalah rasio sarang yang lebih rendah dibandingkan desain lipat dan operasi sarang yang memerlukan penyelarasan vertikal yang cermat selama penumpukan, yang memperlambat proses sarang dalam operasi konsolidasi rak kosong bervolume tinggi.
Di Huijian, rangkaian rak tumpukan logam gudang kami dirancang dalam berbagai konfigurasi sarang, dengan geometri tiang dan dimensi kerah yang dikembangkan melalui pusat R&D internal kami untuk mengoptimalkan rasio sarang untuk setiap kelas beban — memastikan bahwa penyimpanan rak kosong menggunakan ruang lantai seminimal mungkin tanpa mengorbankan keandalan struktural pengikatan pasca-kerah dalam kondisi penumpukan yang dimuat.
Rak tumpukan baja gudang yang digunakan di area pementasan luar ruangan, fasilitas logistik tepi laut, lingkungan pemrosesan makanan, atau gudang bahan kimia menghadapi tantangan korosi yang tidak dapat diatasi dengan baik oleh pelapisan bubuk standar selama masa pakai beberapa tahun. Memahami hierarki perawatan permukaan yang tersedia dan kondisi yang mengatur pemilihannya sangat penting untuk menentukan rak tumpukan yang akan menjaga integritas dan penampilan struktural selama masa servis yang diperlukan tanpa memerlukan pelapisan ulang atau penggantian dini.
Kinerja perlindungan korosi pada perawatan permukaan biasanya dibandingkan menggunakan jam uji semprotan garam sesuai ISO 9227, yang mempercepat lingkungan korosi untuk memungkinkan perbandingan dalam jangka waktu pengujian. Tolok ukur kinerja umum untuk perawatan rak tumpukan adalah sebagai berikut:
Untuk rak tumpukan yang bertransisi antara penyimpanan di dalam ruangan dan pementasan di luar ruangan — pola operasional umum dalam rantai pasokan otomotif dan bahan bangunan — sistem epoksi-poliester dua lapis mewakili spesifikasi paling praktis: ketahanan terhadap korosi yang jauh lebih baik daripada lapisan bubuk standar, dengan biaya premium sebesar 25–35%, dan dapat diperbaiki sepenuhnya dengan pelapis yang diterapkan di lapangan saat terjadi kerusakan lokal.
Kapasitas terukur rak tumpukan gudang dihitung dengan asumsi bahwa beban terdistribusi secara merata di seluruh permukaan dek dan pusat gravitasi beban terletak di pusat geometri rak. Dalam praktiknya, kedua asumsi tersebut sering dilanggar — dan konsekuensi struktural dari pembebanan yang tidak seragam pada konfigurasi rak bertumpuk lebih parah dibandingkan dengan eksentrisitas beban yang sama pada rak tunggal yang berdiri di lantai, karena eksentrisitas diperkuat melalui tinggi kolom bertumpuk.
Pertimbangkan rak yang diisi dengan kumparan baja atau komponen silinder yang menggelinding ke satu sisi geladak selama penempatan — hal ini biasa terjadi jika geladak sedikit tidak rata atau ketika produk diletakkan miring. Pergeseran 200mm dari beban 1.000 kg dari garis tengah geladak menghasilkan momen jungkit sebesar 200 kg·m pada permukaan geladak. Dalam konfigurasi satu tingkat, momen ini ditahan oleh sambungan kerah di bagian dasar dan oleh geometri saku forklift. Dalam tumpukan tiga tingkat, eksentrisitas 200mm yang sama pada tingkat atas menciptakan gaya lateral kumulatif di dasar yang tiga kali lebih besar, dan lebar dasar penstabil kolom rak — jarak antara titik pengikatan kerah terluar — mungkin tidak meningkat secara proporsional. Hasil praktisnya adalah praktik pemuatan yang dapat diterima secara visual dan aman secara struktural dalam penggunaan satu tingkat dapat menimbulkan risiko ketidakstabilan yang nyata dalam penumpukan multi-tingkat.
Fasilitas yang mengoperasikan rak tumpukan baja gudang dalam konfigurasi tingkat tinggi harus menerapkan protokol pemuatan eksplisit yang menangani disiplin pemusatan daripada mengandalkan operator untuk secara intuitif memahami implikasi stabilitas pemuatan di luar pusat pada ketinggian. Elemen protokol praktis mencakup penanda garis tengah yang dicat atau dilas pada permukaan geladak, penanda overhang maksimum yang diperbolehkan di tepi geladak, dan batas eksentrisitas maksimum yang jelas yang dinyatakan dalam milimeter, bukan instruksi umum untuk "memuat secara terpusat" — sebuah istilah yang ditafsirkan secara berbeda oleh operator yang berbeda.
Kantong masuk forklift pada rangka dasar rak tumpukan logam gudang adalah titik antarmuka antara sistem rak dan setiap peralatan penanganan material di fasilitas — namun desainnya sering kali diperlakukan sebagai renungan dimensional daripada komponen rekayasa dengan persyaratan fungsionalnya sendiri. Lebar saku, kedalaman, geometri entri, dan sambungan struktural antara tabung saku dan rangka dasar semuanya memiliki efek terukur pada waktu siklus penanganan, tingkat kerusakan rak, dan konsistensi pengikatan garpu di seluruh armada forklift campuran.
Lebar entri saku garpu biasanya ditentukan pada 160mm atau 185mm, sesuai dengan dua lebar garpu standar paling umum yang digunakan di armada truk penyeimbang dan jangkauan. Lebar saku 160mm menerima garpu standar 150mm dengan jarak bebas 5mm per sisi — cukup untuk entri sejajar tetapi tidak memberikan toleransi terhadap kesalahan posisi garpu lateral atau untuk sedikit variasi lebar antara pasangan garpu dengan spesifikasi nominal yang sama. Menambah lebar saku menjadi 185 mm menambah jarak bebas 12,5 mm per sisi, sehingga mengurangi presisi yang diperlukan untuk masuknya garpu dan mengurangi frekuensi benturan bibir saku akibat entri yang tidak sejajar sebesar 50–70% di fasilitas dengan armada forklift campuran. Hukuman struktural terhadap kantong yang lebih luas dapat diabaikan; manfaat operasional dalam mengurangi kerusakan rak sangatlah signifikan.
Geometri talang entri saku — sudut pemotongan atau pembentukan entri saku — memengaruhi cara ujung garpu menyentuh saku selama entri. Bukaan saku berbentuk persegi tanpa talang memusatkan gaya tumbukan dari garpu yang tidak sejajar ke satu titik di sudut bibir saku, menyebabkan deformasi progresif dan robeknya dinding tabung saku. Talang 30–45 derajat pada permukaan luar lubang masuk saku mendistribusikan gaya tumbukan ke seluruh garis kontak yang lebih panjang dan membelokkan ujung garpu ke dalam saku, bukan ke dinding tabung. Detail fabrikasi sederhana ini memperpanjang masa pakai kantong yang sering digunakan di lingkungan forklift yang sibuk sebanyak dua hingga tiga kali lipat tanpa peningkatan biaya material — hanya memerlukan operasi pembentukan atau pemotongan sekunder di pintu masuk kantong selama fabrikasi.
Rak tumpukan baja gudang kami diproduksi di enam jalur produksi khusus di fasilitas Guangde seluas 58.000 meter persegi, dengan geometri entri saku distandarisasi dengan profil talang penuh sebagai standar produksi — bukan opsi peningkatan — karena pengurangan tingkat kerusakan lapangan dalam jangka panjang dari detail ini lebih dari sekadar membenarkan langkah fabrikasi tambahan dalam skala besar.
Armada rak tumpukan gudang dalam penggunaan industri aktif adalah aset yang mengalami penyusutan yang mengakumulasi kerusakan melalui dampak penanganan, peristiwa kelebihan beban, dan paparan lingkungan selama masa pakainya. Tidak seperti sistem rak tetap di mana kerusakan terlihat di lokasi tertentu, rak tumpukan berpindah antar fasilitas, pelanggan, dan area produksi — mendistribusikan kejadian kerusakan ke seluruh armada dengan cara yang membuat pelacakan kondisi menjadi sulit tanpa pendekatan manajemen yang sistematis. Fasilitas yang mengoperasikan armada lebih dari 50 rak yang tidak memiliki protokol pelacakan dan inspeksi formal secara rutin menemukan sebagian besar armada mereka berada dalam kondisi di bawah standar hanya ketika insiden penanganan atau audit memaksa peninjauan fisik.
Sistem manajemen armada rak tumpukan yang efektif menjawab tiga persyaratan operasional yang berbeda: identifikasi rak individu, inspeksi kondisi berkala, dan kriteria keputusan pensiun. Identifikasi individu mengharuskan setiap rak untuk membawa pengenal unik — baik berupa label logam yang dicap, kode bertanda laser pada rangka dasar, atau chip RFID yang tertanam — yang menghubungkan rak fisik ke catatan pemeliharaan dalam sistem pelacakan. Label kode batang adalah pilihan yang paling tidak tahan lama di lingkungan rak industri; bahan-bahan tersebut mengalami delaminasi akibat pembersihan berulang, kontak dengan garpu, dan paparan sinar UV di luar ruangan dalam waktu 12–24 bulan. Pengidentifikasi yang diberi stempel atau tanda laser pada struktur baja itu sendiri bersifat permanen dan harus ditetapkan sebagai standar pada armada rak mana pun yang ditujukan untuk layanan multi-tahun.
Kriteria inspeksi untuk rak tumpukan logam gudang harus disesuaikan dengan mode kerusakan spesifik yang relevan dengan setiap jenis rak dan lingkungan pengoperasian, namun protokol inspeksi dasar harus menangani kondisi berikut pada interval yang ditentukan:
Kriteria pensiun harus dinyatakan sebagai ambang batas spesifik yang dapat diukur dan bukan sebagai gambaran kondisi subjektif. Kebijakan pensiun yang menyatakan "pensiun ketika rusak parah" menghasilkan keputusan yang tidak konsisten di antara para pengawas; keputusan yang menyatakan "pensiun bila busur tiang melebihi 5 mm per 500 mm, bila soket kerah tidak dapat mencapai pemasangan tiang minimum 40 mm, atau bila ada retakan las yang panjangnya melebihi 10 mm" menghasilkan keputusan yang konsisten dan dapat diaudit yang dapat diterapkan secara seragam di seluruh armada besar oleh personel dengan pelatihan dasar.
