Rak Palet Tugas Berat

Bagaimana Pengukur Bingkai Tegak dan Bentuk Profil Menentukan Peringkat Beban di Dunia Nyata

Peringkat beban yang dicetak pada lembar spesifikasi rak palet industri tugas berat bukanlah properti material tetap — ini adalah nilai terhitung yang diperoleh dari interaksi antara tingkat baja, ketebalan bagian (pengukur), geometri profil, dan tinggi kolom tanpa ikatan. Dua rak dengan mutu baja yang sama dan kapasitas yang dinyatakan dapat berperilaku sangat berbeda di bawah beban jika profil tegaknya berbeda. Perbedaan ini sangat penting ketika mengevaluasi penawaran pemasok yang hanya mencantumkan jumlah kapasitas tanpa menentukan penampangnya.

Profil tegak kolom masuk sistem rak palet tugas berat Biasanya berbentuk gulungan menjadi bagian terbuka atau semi-tertutup — yang paling umum adalah saluran C, bagian I, dan profil tetesan air mata atau kolom kotak yang digunakan dalam aplikasi ruang tinggi. Saluran C terbuka ekonomis dan mudah dibuat namun memiliki radius girasi yang lebih rendah terhadap sumbu lemah, membuatnya lebih rentan terhadap tekuk lateral akibat kompresi aksial seiring bertambahnya ketinggian. Kolom kotak tertutup atau semi tertutup mendistribusikan material lebih jauh dari sumbu netral di kedua arah, secara signifikan meningkatkan ketahanan terhadap tekuk — itulah sebabnya hampir semua rak di atas 10 meter menggunakan profil tertutup kotak atau berdinding tebal.

Pengurangan ukuran adalah metode pemotongan biaya umum yang sulit dideteksi tanpa pengukuran. Benda tegak nominal 2,0 mm yang diproduksi dengan ketebalan aktual 1,7 mm kehilangan sekitar 15% luas penampang dan bagian momen inersia yang jauh lebih besar. Konsekuensi praktisnya adalah rak yang memenuhi kapasitas muatan yang dinyatakan dalam kondisi pengujian laboratorium yang ideal namun telah mengurangi margin keselamatan dalam pembebanan eksentrik, benturan, atau gaya dinamis dari operasi forklift di dunia nyata. Pembeli harus menentukan toleransi ukuran minimum dalam kontrak pengadaan dan meminta sertifikat material beserta laporan inspeksi dimensi.

Logika Teknik Dibalik Batas Lendutan Balok dalam Aplikasi Tugas Berat

Lendutan balok pada rak palet yang dimuati bukan hanya masalah estetika — ini adalah sinyal struktural yang memiliki implikasi langsung terhadap redistribusi beban dan integritas konektor. Standar industri, termasuk kode rak FEM 10.2.02 dan GB/T 25820 Tiongkok, menetapkan bahwa defleksi balok horizontal di bawah beban tetapan penuh tidak boleh melebihi span/200 sebagai batas kemudahan servis. Untuk bentang balok standar 2.700 mm, ini setara dengan defleksi tengah bentang maksimum sebesar 13,5 mm. Melebihi batas ini tidak menjamin kegagalan segera, namun hal ini menunjukkan bahwa balok beroperasi pada tepi selubung desainnya.

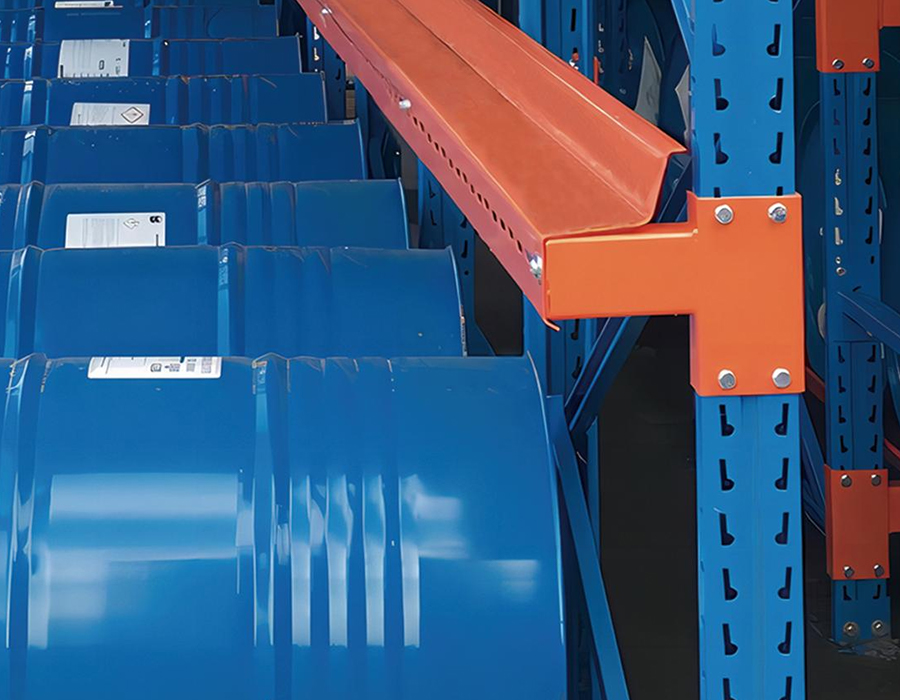

Apa yang terjadi secara struktural ketika balok dibelokkan secara berlebihan sering kali disalahpahami. Risiko utama bukanlah patahnya balok, namun adalah kendornya konektor balok ke tegak secara progresif akibat siklus bongkar muat yang berulang. Sebagian besar sistem rak palet tugas berat menggunakan konektor pengunci pengaman kait di mana tab balok menghubungkan slot berlubang di kolom tegak. Ketika balok dibelokkan dan dipulihkan berulang kali dalam penempatan palet dinamis, konektor mengalami gerakan mikro pada titik pengikatan. Seiring waktu, hal ini akan mengeraskan baja di ujung pengait, yang pada akhirnya menyebabkan retaknya tab atau deformasi slot yang mengurangi resistansi tarik keluar konektor jauh di bawah nilai pengenalnya.

Pendekatan korektif tidak selalu meningkatkan kedalaman sinar. Terkadang solusi yang lebih efisien adalah dengan mengurangi lebar rongga — mengubah bentang dari 2.700 mm menjadi 2.400 mm secara drastis mengurangi momen tekuk dan defleksi maksimum tanpa menambah berat baja secara proporsional. Kami rak palet industri tugas berat dirancang dengan rasio bentang dan kedalaman yang diverifikasi berdasarkan perhitungan defleksi aktual, bukan hanya tabel beban statis, memastikan integritas konektor jangka panjang dipertahankan sepanjang masa pakai sistem.

Overhang Pallet dan Pengaruhnya terhadap Distribusi Beban Balok

Perhitungan beban rak palet standar mengasumsikan bahwa muatan palet dipusatkan pada balok dengan palet ditopang sepenuhnya di antara dua rel balok. Dalam praktiknya, palet sering kali menggantung pada permukaan balok, diletakkan secara asimetris di antara rel, atau ditempatkan dengan stringernya sejajar dengan balok, bukan tegak lurus. Masing-masing penyimpangan ini menimbulkan eksentrisitas beban yang tidak diperhitungkan dalam tabel kapasitas standar, namun hal ini terjadi secara rutin di gudang dengan throughput tinggi.

Jika palet menggantung pada permukaan balok depan sebesar 100–150 mm — yang umum terjadi pada palet GMA pada lebar ruang yang lebih sempit — titik beban efektif bergeser ke depan bidang rangka tegak. Hal ini menimbulkan momen jungkit pada balok depan yang harus ditahan oleh konektor selain beban geser vertikalnya. Permintaan gabungan dapat melebihi resistansi tarik keluar konektor pada beban yang jauh di bawah kapasitas palet balok yang dinyatakan. Efek yang sama terjadi ketika palet ditempatkan dengan stringer sejajar dengan balok, sehingga menciptakan dua beban garis terkonsentrasi daripada kontak permukaan terdistribusi di seluruh dasar palet.

Mitigasi praktis yang digunakan dalam sistem rak palet tugas berat yang menangani palet tidak beraturan adalah pemasangan palang penyangga palet — anggota silang yang ditempatkan tegak lurus terhadap balok di titik tengah ruang. Batangan ini menyediakan titik kontak ketiga untuk palet, mengubah pemuatan titik menjadi pemuatan terdistribusi dan mengurangi defleksi balok hingga 40% untuk berat palet yang sama. Mereka juga mencegah palet terjatuh di antara balok jika terjadi kegagalan konektor balok, sehingga menambah fungsi keselamatan sekunder yang berarti.

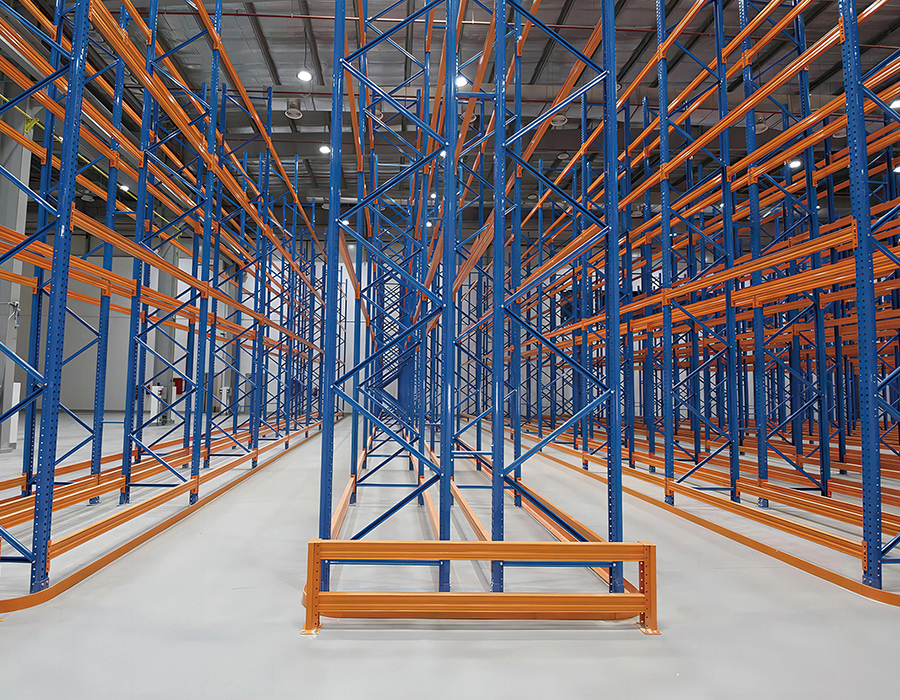

Membandingkan Lebar Bingkai Tegak: Ketika Bingkai Lebih Dalam Sepadan dengan Biayanya

Kedalaman rangka tegak — dimensi yang diukur dari depan ke belakang antara dua kolom tegak yang membentuk rangka — sering kali ditentukan pada kebutuhan minimum untuk menopang beban yang dinyatakan, yang untuk rak selektif kedalaman tunggal standar biasanya 800 mm atau 1.000 mm. Namun, kedalaman rangka memiliki pengaruh langsung dan signifikan terhadap stabilitas sistem rak terhadap gaya guling, dan memilih kedalaman minimum di semua aplikasi adalah tindakan yang salah dalam lingkungan tugas berat.

Dalam sistem rak palet tugas berat teluk tinggi di atas 10 meter, rasio kelangsingan rak palet tegak — tingginya dibagi dengan radius girasi minimum — menjadi parameter desain yang mengatur, bukan beban aksial saja. Rangka yang lebih dalam secara inheren menguatkan bagian tegak pada jarak horizontal yang lebih panjang dari garis tengah kolom, yang meningkatkan radius girasi efektif rakitan rangka dan meningkatkan beban tekuk kritis. Inilah sebabnya mengapa biaya material tambahan untuk rangka 1.000 mm atau 1.200 mm biasanya dibenarkan dengan pengurangan berat bagian tegak yang diperlukan yang sebagian mengimbangi biaya tambahan dari komponen penyangga diagonal yang lebih lebar.

Spesifikasi Baut Jangkar: Mengapa Kekuatan Tarik Lebih Penting Daripada Kekuatan Geser

Sebagian besar personel gudang dan bahkan banyak tim pengadaan berasumsi bahwa baut jangkar rak terutama menahan gaya geser horizontal — dorongan lateral dari benturan forklift atau aktivitas seismik. Pada kenyataannya, kotak beban yang mengatur jangkar dasar rak di sebagian besar konfigurasi rak palet tugas berat adalah tegangan tarik vertikal, bukan geser horizontal. Memahami hal ini membalikkan logika tentang bagaimana jangkar harus ditentukan dan diperiksa.

Mekanismenya sederhana: ketika rangka rak terkena momen terbalik — baik akibat beban palet eksentrik, benturan forklift di ketinggian, atau percepatan lateral seismik — pelat dasar di sisi tegangan rangka akan terangkat, bukannya tergelincir. Baut jangkar pada sisi tersebut harus menahan gaya angkat penuh pada tegangan. Untuk rak tugas berat setinggi 10 m yang memuat hingga 4.000 kg per tingkat pada lima tingkat, gaya angkat yang dihitung pada jangkar tegangan akibat benturan desain dapat melebihi 15–20 kN. Jangkar ekspansi M12 standar pada beton standar mencapai kapasitas tarik hanya 8–12 kN tergantung pada kedalaman penanaman dan kualitas beton — jauh di bawah permintaan.

Pendekatan spesifikasi yang benar melibatkan tiga parameter yang terverifikasi: kuat tekan beton di lokasi pemasangan (minimal C25 untuk sebagian besar aplikasi tugas berat), kedalaman pemasangan jangkar (bukan hanya panjang baut — penanaman efektif setelah memperhitungkan ketebalan pelat dasar dan nat perata), dan jarak tepi dari sambungan atau tepi beton terdekat. Hasil uji tarik dari jangkar uji yang dipasang di lokasi merupakan metode verifikasi yang paling andal dan harus diperlukan pada proyek apa pun yang permintaan pengangkatan yang dihitung mendekati lebih dari 60% kapasitas tarik keluar katalog jangkar.

Bagaimana Spesifikasi Lebar Lorong Berinteraksi dengan Stabilitas Rak dan Pemilihan Forklift

Lebar lorong dalam a rak palet industri tugas berat tata letak bukan sekadar keputusan manajemen lalu lintas — ini adalah batasan rekayasa sistem yang secara bersamaan menentukan jenis forklift, tinggi rak maksimum, laju keluaran, dan kepadatan penyimpanan total. Variabel-variabel ini sangat erat kaitannya, dan mengoptimalkan salah satu variabel tanpa memodelkan variabel lainnya akan menghasilkan hasil yang kurang optimal dan memerlukan biaya yang mahal untuk diperbaiki setelah instalasi.

Tiga kategori lorong utama masing-masing menciptakan serangkaian batasan berjenjang yang berbeda:

• Lorong Lebar (3.500mm ): Mengakomodasi forklift penyeimbang dengan radius putar standar. Ketinggian rak praktis maksimum dibatasi sekitar 7–8 m karena tinggi tiang forklift dan jarak pandang pada ketinggian. Kepadatan penyimpanan merupakan yang terendah dari ketiga konfigurasi tersebut, namun fleksibilitas keluaran merupakan yang tertinggi — forklift apa pun dalam armada dapat beroperasi di lorong mana pun, dan tidak memerlukan pelatihan atau kendaraan khusus.

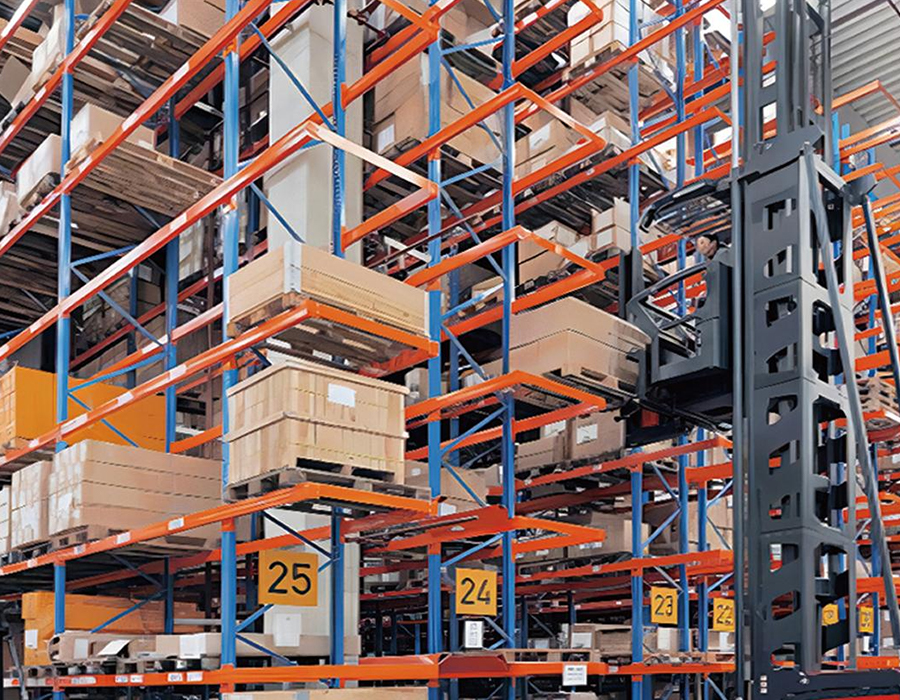

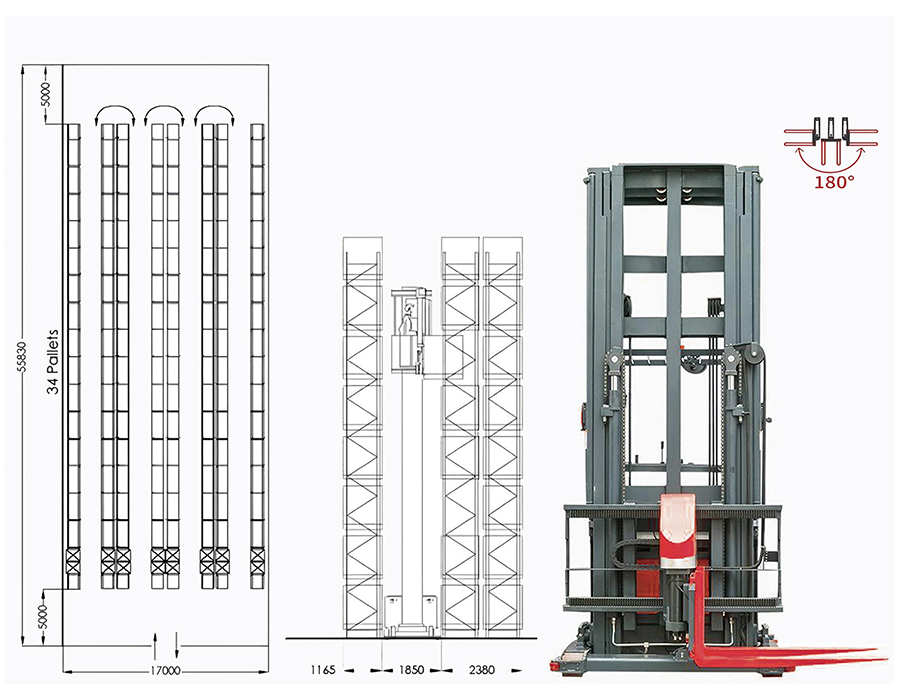

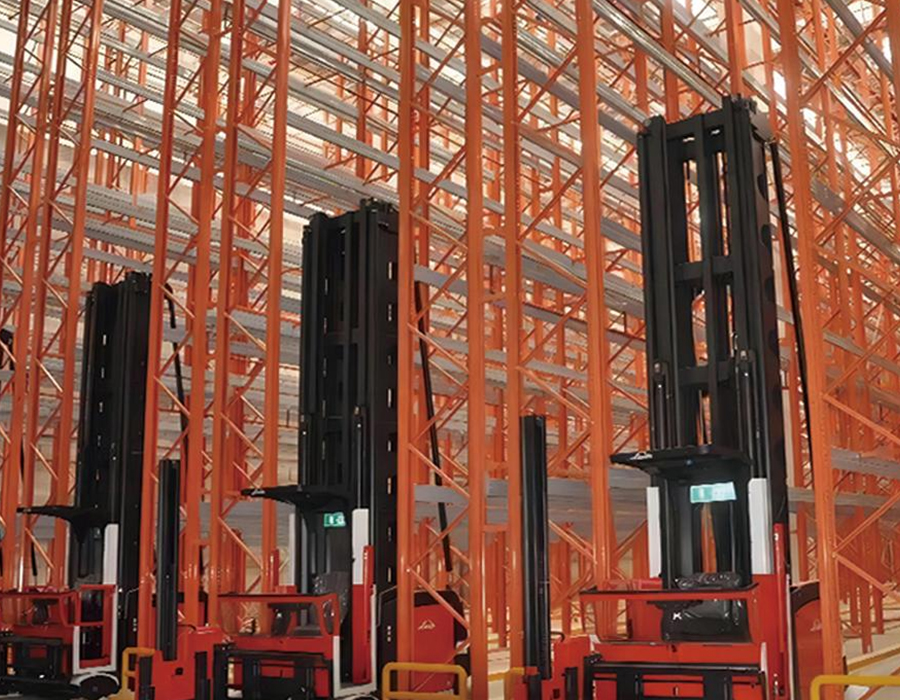

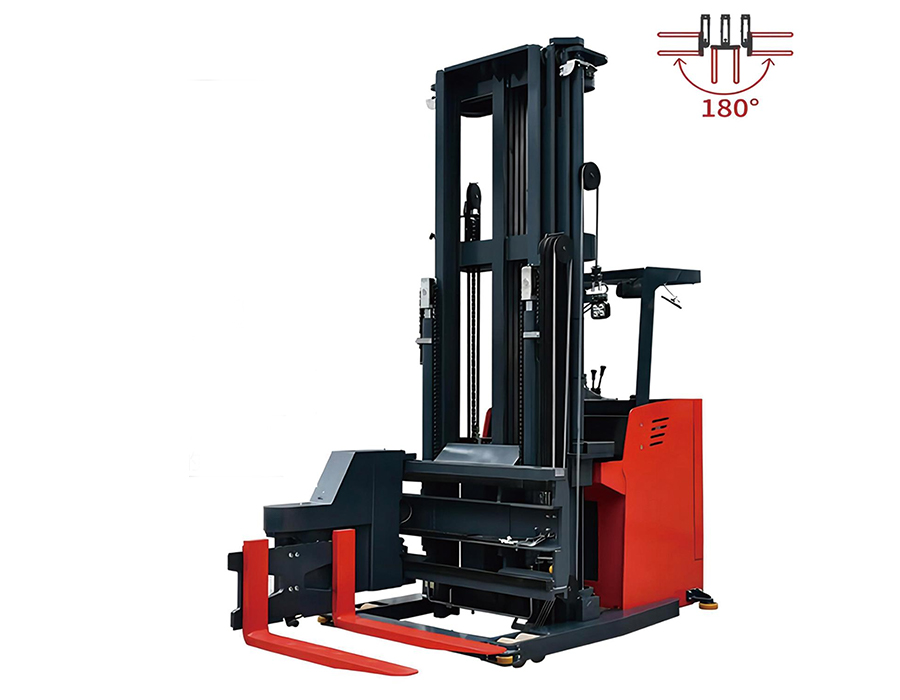

• Lorong Sempit (1.800–2.200mm): Membutuhkan truk dengan lorong sangat sempit (VNA) berpemandu kawat atau rel yang beroperasi dengan operator ditinggikan di samping muatan. Truk-truk ini dapat mencapai ketinggian 14m dan mencapai kepadatan penyimpanan 40–50% lebih tinggi dibandingkan truk dengan lorong lebar. Namun, truk VNA memiliki tujuan tunggal — truk tersebut tidak dapat digunakan untuk operasi penerimaan atau pengiriman di luar lorong rak, sehingga memerlukan armada penyeimbang atau truk penjangkau terpisah untuk area pementasan.
• Lorong Truk Jangkauan (2.700–3.200mm): Konfigurasi paling umum dalam sistem rak palet tugas berat modern, menyeimbangkan kepadatan dan fleksibilitas. Truk penjangkau memanjangkan garpunya tanpa menggerakkan badan kendaraan, sehingga memungkinkan pengoperasian di lorong yang lebih sempit dibandingkan mesin penyeimbang sambil mencapai ketinggian 10–11m. Batasan kritisnya adalah lebar lorong minimum untuk penempatan palet 90 derajat — hal ini khusus untuk setiap model truk dan orientasi palet dan harus diverifikasi berdasarkan spesifikasi truk yang tepat, bukan tabel umum.

Di Huijian, proses rekayasa tata letak kami dimulai dengan spesifikasi forklift, bukan diakhiri dengan spesifikasi tersebut. Merancang sistem rak terlebih dahulu dan kemudian memilih forklift yang sesuai adalah kesalahan urutan umum yang memaksa kompromi pada lebar lorong dan tinggi rak sehingga mengurangi efisiensi gudang secara keseluruhan.

Kualitas Lapisan Permukaan di Lingkungan Tugas Berat: Melampaui Hitungan Mikron

Ketebalan lapisan bubuk adalah spesifikasi yang paling sering dikutip ketika membandingkan kualitas permukaan akhir antara pemasok rak palet industri tugas berat. Spesifikasi standar ketebalan film kering 60–80 mikron direferensikan secara luas, dan sebagian besar produsen terkemuka memenuhi ambang batas ini. Namun, ketebalan lapisan saja merupakan prediktor yang tidak lengkap mengenai ketahanan korosi dan umur adhesi lapisan di lingkungan industri nyata — proses pra-perawatan sebelum pengaplikasian bubuk adalah variabel yang lebih penting.

Urutan pra-perawatan standar untuk baja rak industri melibatkan degreasing, pengawetan permukaan atau peledakan untuk menghilangkan kerak dan karat, fosfat untuk membuat lapisan konversi yang mengikat secara kimia ke permukaan baja, dan pembilasan pasivasi akhir sebelum aplikasi bubuk. Lapisan fosfat adalah fondasi adhesi — tanpanya, lapisan bubuk yang diaplikasikan pada baja yang tidak diolah atau tidak disiapkan secara memadai akan mengalami delaminasi pada tepi potongan dan zona tumbukan dalam waktu 12–24 bulan di lingkungan lembab atau aktif secara kimia, berapa pun ketebalan lapisannya. Pengujian semprotan garam sesuai ISO 9227 dengan durasi minimum 500 jam merupakan tolok ukur kualitas yang berarti; pemasok harus dapat memberikan sertifikat pengujian, bukan hanya spesifikasi.

Untuk aplikasi penyimpanan dingin di mana rak beroperasi pada suhu di bawah -20°C, lapisan bubuk poliester standar menjadi rapuh dan kehilangan ketahanan terhadap benturan. Lapisan hibrida epoksi-poliester atau galvanisasi hot-dip adalah spesifikasi yang sesuai untuk lingkungan ini. Pilihan di antara keduanya melibatkan trade-off biaya versus aksesibilitas: galvanisasi hot-dip memberikan ketahanan korosi jangka panjang yang unggul dan bertahan dari kerusakan mekanis tanpa delaminasi, namun bagian galvanis yang rusak tidak dapat diperbaiki di lapangan dengan cat, sedangkan komponen berlapis hibrid dapat diperbaiki. Dengan enam lini produksi dan proses pelapisan internal di fasilitas seluas 58.000 meter persegi, kami mempertahankan kendali langsung atas kualitas pra-perawatan di setiap tahap — sesuatu yang tidak dapat dijamin secara andal oleh proses pelapisan yang dikontrak.

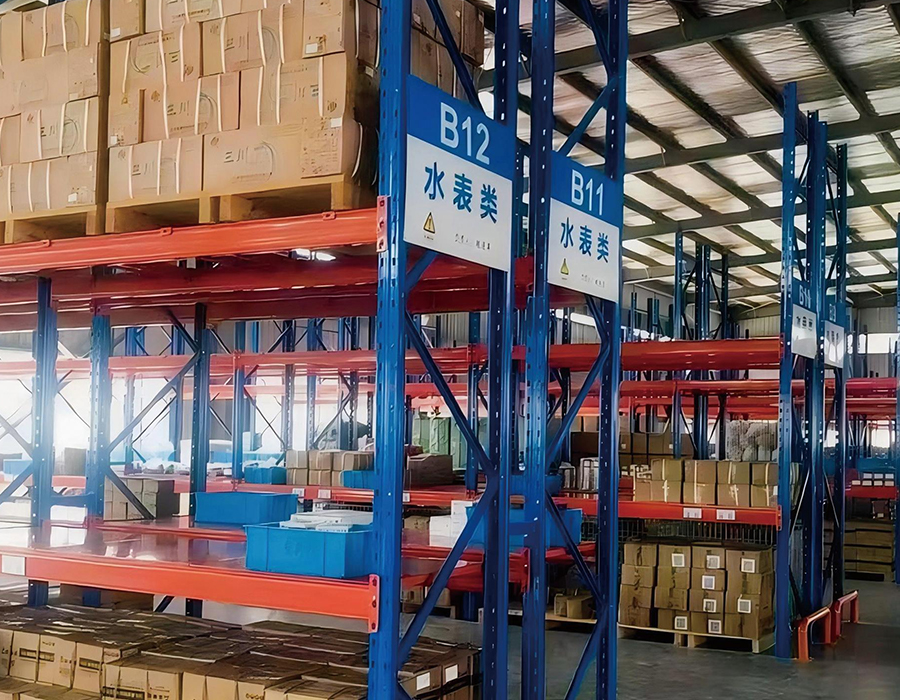

Muat Papan Pengumuman: Persyaratan Hukum atau Alat Keamanan Praktis?

Papan pengumuman muatan — plakat yang dipasang pada rak yang menampilkan muatan maksimum yang diizinkan per rongga, per tingkat balok, dan per rangka tegak — diwajibkan berdasarkan sebagian besar standar rak industri nasional, termasuk GB/T 25820 Tiongkok dan EN 15635 Eropa. Dalam praktiknya, papan pengumuman sering kali dianggap sebagai formalitas kepatuhan dan bukan sebagai alat operasional, sehingga secara signifikan mengurangi nilai keamanannya.

Pemberitahuan muatan yang ditentukan dengan benar untuk sistem rak palet tugas berat harus menyampaikan lebih dari satu jumlah total kapasitas ruang. Pemberitahuan pemuatan yang berguna secara operasional mencakup informasi berikut:

• Beban maksimum per tingkat balok (tidak hanya per ruang), karena operator yang mengambil keputusan penempatan bekerja tingkat demi tingkat, bukan ruang demi ruang.
• Dimensi beban unit maksimum — khususnya batas overhang palet dan apakah kapasitas mengasumsikan dua palet per tingkat balok atau satu palet berukuran besar.
• Kapasitas beban lantai minimum di area tersebut, sehingga manajer operasi dapat melakukan referensi silang terhadap perubahan kondisi lantai dari waktu ke waktu.
• Pabrikan sistem rak, tanggal pemasangan, dan standar teknik yang digunakan untuk merancang sistem — informasi penting ketika perbaikan atau perluasan kerusakan sedang dievaluasi bertahun-tahun setelah pemasangan.

Tantangan yang lebih praktis adalah bahwa pemberitahuan muatan hanya efektif bila personel yang membacanya memahami arti angka-angka tersebut dalam konteks inventaris sebenarnya. Kapasitas 2.000 kg per tingkat balok merupakan angka abstrak bagi operator forklift kecuali jika telah diterjemahkan ke dalam jumlah palet tertentu dan referensi jenis produk. Fasilitas yang melengkapi pemberitahuan muatan standar dengan kartu referensi khusus produk — misalnya, "maksimum 2 palet Produk A, atau 1 palet Produk B per tingkat" — melaporkan kepatuhan operator yang jauh lebih baik terhadap batas muatan dibandingkan fasilitas yang hanya memasang pemberitahuan standar teknik.
